нужна схема на этот аппарат может у кого есть\?
проблема в том что в выходном каскаде два из четырех\
транзисторов вышли из строя.. на них всех маркировка\
затерта и что за тр-ры непонятно схема от ASEA-180
неподходит хотя аппараты внешне и внутренне достаточно \
похожи....

_________________
вся наша жизнь игра и к тож тому виной,
что увлеклись мы этою игрой.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: 28-01, 10:35
Не в сети
Магистр
Аватара пользователя

Зарегистрирован: 06-09, 12:59
Сообщения: 9634
Возможно аппарат аналогичен NSAX-180 (тоже корейский), ASEA-160, Asea 250, WT-180S_Кратон, Etalon. Ищите соответствующие темы в подфоруме Ремонт и описания в разделе Схемы и описания.

_________________
"Древние украли все наши лучшие идеи!"
- Марк Твен.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: 03-02, 09:00
Не в сети
Участник

Зарегистрирован: 03-03, 19:42
Сообщения: 82
Откуда: Киргизия
схемы так и не нашел
нарисовал схему выходного каскада этого аппарата
может кто подскажет чем заменить эти силовые транзисторы?

на одном рисунке выходной блок который я срисовал




_________________
вся наша жизнь игра и к тож тому виной,
что увлеклись мы этою игрой.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: 03-02, 09:39
Не в сети
Магистр
Аватара пользователя

Зарегистрирован: 06-09, 12:59
Сообщения: 9634
серый писал(а):
схемы так и не нашел
нарисовал схему выходного каскада этого аппарата
может кто подскажет чем заменить эти силовые транзисторы?
на одном рисунке выходной блок который я срисовал

Схема как схема, обычный мост. Можно было и не рисовать :)
Транзисторы можно поменять на IRG4PC50UD, только все сразу. Предварительно нужно убедиться в исправности схемы управления и силовых цепей, а то Бах повторится.

_________________
"Древние украли все наши лучшие идеи!"
- Марк Твен.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: 03-02, 09:45
очень похоже на кенде. но вместо модуля транзюки.


Вернуться к началу


 Заголовок сообщения:
СообщениеДобавлено: 27-06, 10:32
Не в сети
Участник

Зарегистрирован: 03-03, 19:42
Сообщения: 82
Откуда: Киргизия
Принесли этот же аппарат на ремонт второй раз
отработал немного всего 2 месяца и опять сгорели транзисторы
термозащита работает прекрасно а вот как проверить
токовую защиту ктонибудь подскажет ??????
тт представляет собой торроидальный феррит с обмтокой который просто надевается на высоковольтную отбмоку выходного тр=ра сопротивление вторичной обмотки т.т примерно
68 ом помоему многовато .....ктонибудь подскажет как
правильно проверить этот узел?????

_________________
вся наша жизнь игра и к тож тому виной,
что увлеклись мы этою игрой.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: 27-06, 12:36
Не в сети
Магистр
Аватара пользователя

Зарегистрирован: 06-09, 12:59
Сообщения: 9634
серый писал(а):
Принесли этот же аппарат на ремонт второй раз
отработал немного всего 2 месяца и опять сгорели транзисторы
термозащита работает прекрасно а вот как проверить
токовую защиту ктонибудь подскажет ??????

Если ток регулируется, то всё работает. Какой-то специальной токовой защиты скорей всего нет.
серый писал(а):
тт представляет собой торроидальный феррит с обмтокой который просто надевается на высоковольтную отбмоку выходного тр=ра сопротивление вторичной обмотки т.т примерно
68 ом помоему многовато .....ктонибудь подскажет как
правильно проверить этот узел?????

68 Ом явно многовато. Если только его нихромом не намотали :D . Стоит его детальнее рассмотреть

_________________
"Древние украли все наши лучшие идеи!"
- Марк Твен.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: 27-06, 21:39
Не в сети
Участник

Зарегистрирован: 28-07, 20:16
Сообщения: 60
Откуда: г.Новочеркасск
серый писал(а):
Принесли этот же аппарат на ремонт второй раз
отработал немного всего 2 месяца и опять сгорели транзисторы
термозащита работает прекрасно а вот как проверить
токовую защиту ктонибудь подскажет ??????

Если он именно отработал два месяца, да ещё в условиях стройки/пониженого питания/джамшутов, то это нормально.

_________________
Учитывай то, что люди делают, а не только то, что говорят, ибо деяниями выявляется ложь.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: 28-06, 10:21
Не в сети
Участник

Зарегистрирован: 03-03, 19:42
Сообщения: 82
Откуда: Киргизия

проверял защиту следующим образом
взял второй исправный сварочный аппарат
zx7-130 и нагрузил его на спираль 0,15 ом
один из проводов пропустил через этот Т.Т
и включил оба аппарата регулировкой тока
рабочего аппарата регулировал ток увы защита
STAMAX не сработала даже на 130 ампер срисовал
схему до входа CPU при токе 130 ампер
напряжение на мосту всего 1 вольт при токе
20 ампер примерно 0,35 вольт помоему всего этого
явно маловато для CPU МОЖЕТ
нужно этот Т.Т работает только с высоким напряжением
подскажите где я ошибся....ктонибудь с этим сталкивался.....

_________________
вся наша жизнь игра и к тож тому виной,
что увлеклись мы этою игрой.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: 28-06, 12:30
Не в сети
Магистр
Аватара пользователя

Зарегистрирован: 06-09, 12:59
Сообщения: 9634
серый писал(а):
один из проводов пропустил через этот Т.Т

Один из каких проводов? Не плохо было бы схему набросать, чтобы не приходилось догадки стороить.

_________________
"Древние украли все наши лучшие идеи!"
- Марк Твен.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: 29-06, 10:19
Не в сети
Участник

Зарегистрирован: 03-03, 19:42
Сообщения: 82
Откуда: Киргизия
valvol писал(а):
серый писал(а):
один из проводов пропустил через этот Т.Т

Один из каких проводов? Не плохо было бы схему набросать, чтобы не приходилось догадки стороить.


я рабочий сварочный аппарат нагрузил на 0, 15 ом
тоесть просто имитировал таким отразом сварочную дугу
минусовой вывод аппарата пропустил через Т.Т корейского
аппарат предварительно вытащив из него центральный провод
я думаю не так важно какой там размах напряжения важнее
какой ток проходит через провод, через тот провод на котором
висит Т.Т в моем случае он висит на сварочном проводе ми=
нусовой клеммы..

_________________
вся наша жизнь игра и к тож тому виной,
что увлеклись мы этою игрой.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: 29-06, 10:27
Не в сети
Магистр
Аватара пользователя

Зарегистрирован: 06-09, 12:59
Сообщения: 9634
серый писал(а):
минусовой вывод аппарата пропустил через Т.Т корейского аппарат

В смысле, пытаетесь при помощи ТТ измерить постоянный ток?

_________________
"Древние украли все наши лучшие идеи!"
- Марк Твен.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: 01-07, 10:19
Не в сети
Участник

Зарегистрирован: 03-03, 19:42
Сообщения: 82
Откуда: Киргизия
valvol писал(а):
серый писал(а):
минусовой вывод аппарата пропустил через Т.Т корейского аппарат

В смысле, пытаетесь при помощи ТТ измерить постоянный ток?


да глупость сморозил теперь понял...

блин как же этот узел проверить....

_________________
вся наша жизнь игра и к тож тому виной,
что увлеклись мы этою игрой.


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: 01-07, 15:17
Не в сети
Новичок

Зарегистрирован: 30-06, 08:43
Сообщения: 9
Откуда: Белгород
На силовые транзисторы подать питание 20 30 вольт, с источника расчитаного на 1-1,5 ампера.
Задатчик в минимум.
Закорачивая плюс и минус посмотреть на токовом трансформаторе (правильней его назвать "трансформатор обратной связи"
Картинка будет как приложеном файле.

Если нормально, смотрите на затворах транзисторов.
При закорачивании будет менятся ШИМ.

Закоротив, регулятором добавляйте, ширина импульса будет увеличиватся.
Все подключайте 320 вольт и проверяйте сварку.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re:
СообщениеДобавлено: 11-01, 17:58
Не в сети
Завсегдатай

Зарегистрирован: 07-08, 22:07
Сообщения: 435
Откуда: Белгород
Сергей63 писал(а):
На силовые транзисторы подать питание 20 30 вольт, с источника расчитаного на 1-1,5 ампера.
Задатчик в минимум.
Закорачивая плюс и минус посмотреть на токовом трансформаторе (правильней его назвать "трансформатор обратной связи"
Картинка будет как приложеном файле.

Если нормально, смотрите на затворах транзисторов.
При закорачивании будет менятся ШИМ.

Закоротив, регулятором добавляйте, ширина импульса будет увеличиватся.
Все подключайте 320 вольт и проверяйте сварку.

С Новым Годом, Коллега! У меня простой вопрос:

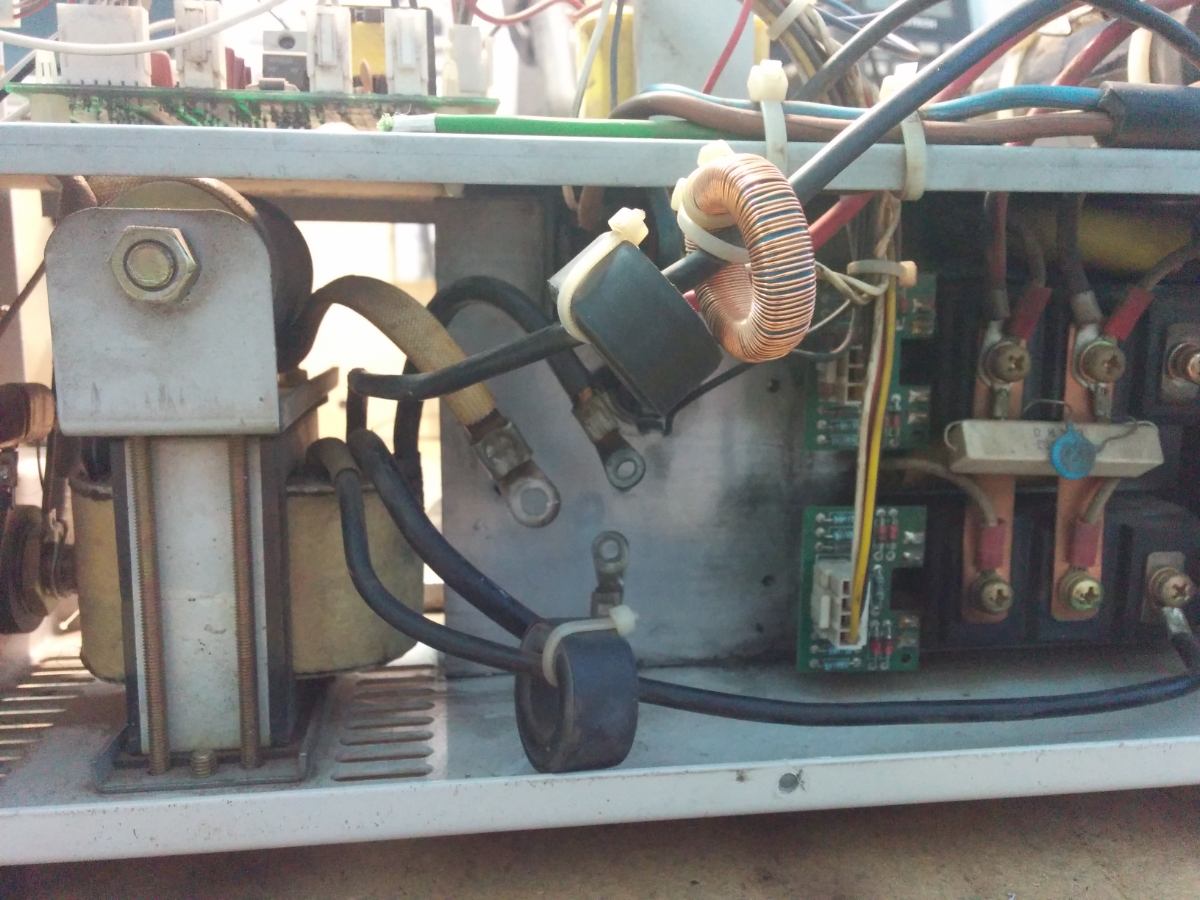

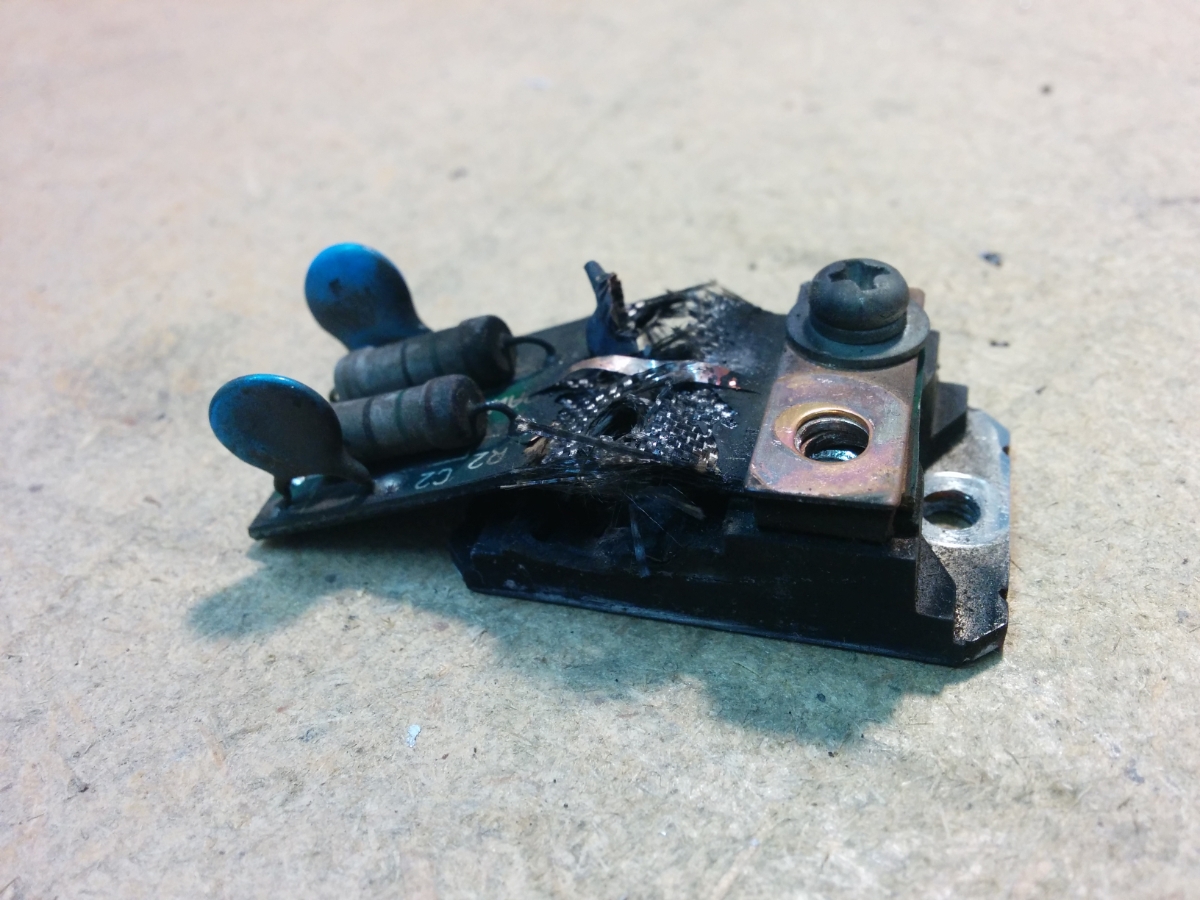

ASEA 180 - выгорела выходная сборка. Два диода. Нет ли данных что тут должно быть?
Фото:


Чем можно заменить, желательно поменьше слесарных работ. :D
Исходить из: два диода по 200 или два по 100? Ампер. :lol:
Спасибо.

_________________
хочешь казаться умнее - меньше спрашивай :)
