Power Electronics

Посвящается источникам питания вообще и сварочным источникам в частности
Текущее время: 27-06, 04:12

Часовой пояс: UTC + 4 часа




Начать новую тему Ответить на тему  [ Сообщений: 49 ]  На страницу 1, 2, 3, 4  След.
Автор Сообщение
 Заголовок сообщения: Осцилляторы
СообщениеДобавлено: 13-07, 14:19
Не в сети
Завсегдатай

Зарегистрирован: 28-05, 16:48
Сообщения: 398
Предлагаю обсуждать в этой теме только сварочные осцилляторы (не стабилизаторы), как промышленные так и самодельные


_________________


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: 14-07, 15:42
Не в сети
Завсегдатай

Зарегистрирован: 28-05, 16:48
Сообщения: 398

_________________


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: 14-07, 15:45
Не в сети
Завсегдатай

Зарегистрирован: 28-05, 16:48
Сообщения: 398

_________________


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: 14-07, 15:46
Не в сети
Завсегдатай

Зарегистрирован: 28-05, 16:48
Сообщения: 398

_________________


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: 14-07, 15:52
Не в сети
Завсегдатай

Зарегистрирован: 28-05, 16:48
Сообщения: 398

_________________


Последний раз редактировалось stas_vlad 16-07, 22:12, всего редактировалось 1 раз.

Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: 14-07, 15:57
Не в сети
Завсегдатай

Зарегистрирован: 28-05, 16:48
Сообщения: 398

_________________


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: 14-07, 15:59
Не в сети
Завсегдатай

Зарегистрирован: 28-05, 16:48
Сообщения: 398
Справочник по коммутаторам - Ходасевич
http://www.electrik.org/forum/redirect.php?url=http://avtoelektric.clan.su/load/0-0-0-10-20

_________________


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: 28-09, 11:10
Не в сети
Новичок

Зарегистрирован: 15-03, 11:18
Сообщения: 43
Подскажите какое пробивное напряжение аргона. :crazy:


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: 28-09, 11:24
Не в сети
Магистр
Аватара пользователя

Зарегистрирован: 06-09, 12:59
Сообщения: 7374
Откуда: Burbach
evgen100777 писал(а):
Подскажите какое пробивное напряжение аргона.

Для пробоя промежутка равного 5 мм, ориентировочно требуются следующие напряжения: в аргоне 3,2 кВ; азоте 7 кВ; воздухе 8 кВ

_________________
"Древние украли все наши лучшие идеи"- Марк Твен


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: 28-09, 17:29
Не в сети
Магистр
Аватара пользователя

Зарегистрирован: 06-09, 12:59
Сообщения: 7374
Откуда: Burbach
Случайно набрёл на подобие осциллятора.
http://www.teravolt.org/sparkspeaker2.php

_________________
"Древние украли все наши лучшие идеи"- Марк Твен


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: 28-09, 20:55
Не в сети
Магистр
Аватара пользователя

Зарегистрирован: 27-01, 14:06
Сообщения: 1065
Откуда: Республика Башкортостан-самогонный край
valvol писал(а):
Случайно набрёл на подобие осциллятора.

Надо инвертор так засинхронизировать :D

_________________
реша


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: 29-09, 17:29
Не в сети
Новичок

Зарегистрирован: 15-03, 11:18
Сообщения: 43
Пробивное напряжение воздуха между плоскими пластинами Добавить в "Избранное"
Обсудить на форуме

Расстояние между пластинами, мм Пробивное напряжение, кВ
1 4,5
2 8,0
3 11,3
4 14,4
5 17,4
6 20,3
7 23,2
8 26,1
9 28,9
10 31,7
20 59,6
30 87,0
40 114
50 140
100 266

Пробивное напряжение воздуха между плоскими пластинами (при 20 °C, 760 мм рт.ст.).


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: 29-09, 18:34
Не в сети
Магистр
Аватара пользователя

Зарегистрирован: 06-09, 12:59
Сообщения: 7374
Откуда: Burbach
http://www.calc.ru/600.html
Разумеется, пробивное напряжение воздуха не относится к очень стабильным явлениям и, кроме давления и температуры, будет зависеть от формы и обработки электродов (для плоских и гладких напряжение пробоя выше, для острых и шероховатых ниже), от влажности, радиационного фона и т.п. Поэтому в различных источниках могут указываться различные данные.

_________________
"Древние украли все наши лучшие идеи"- Марк Твен


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: 30-09, 09:04
Не в сети
Новичок

Зарегистрирован: 24-08, 08:26
Сообщения: 6

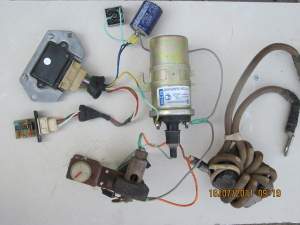

Может кто уделит время , ответит на мой вопрос . У меня сложилась такая ситуация , я собрал продвинутый сварочник из латра и собрал для него осцилятор . Катушкой служит старый модуль зажигания от ВАЗ 10 , разрядник свеча автомобиля , трансформатор 2 сердечника ТВС , но по схеме должен быть высоковольтный диод в высоковольтной цепи , в тот момент не нашел я его и собрал без него и как бы все работает . А сейчас этот диод есть и думаю ставить его или нет . Поэтому суть моего вопроса в чем , зачем в схеме нужен высоковольтный диод , что он дает .


Вернуться к началу
 Профиль

 Заголовок сообщения:
СообщениеДобавлено: 30-09, 11:00
Не в сети
Новичок

Зарегистрирован: 15-03, 11:18
Сообщения: 43

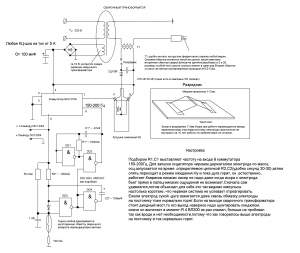

Собрал вот этот осцилятор но мне очень боезно подключать к инвертору
Не пробет ли он выходные диоды инвертора а они у меня на 200вольт.
Хоть на входе и стоит конденсатор 3.3 мкф но там видны ВЧ выбросы выше 150вольт .
Скажите что делать :wacko:


Вернуться к началу
 Профиль
