 Заголовок сообщения: Re: Полуавтомат Eland MIG/MMA 200E
СообщениеДобавлено: 16-09, 18:26
Не в сети
Участник

Зарегистрирован: 24-01, 16:16
Сообщения: 110
Откуда: около Таганрога
Спасибо, уже намотал два трансформатора , драйвер работает.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Полуавтомат Eland MIG/MMA 200E
СообщениеДобавлено: 30-03, 17:31
Не в сети
Новичок

Зарегистрирован: 30-03, 09:05
Сообщения: 1
Добрый Всем день. Если кто ещё сюда заходит и знает, что за элемент R65 на плате управления двигателем подачи проволки, подскажите. Моему оторвало весь фейс, но похоже, что симистор или тиристор. Если кто знает скажите точнее.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Полуавтомат Eland MIG/MMA 200E
СообщениеДобавлено: 06-08, 10:41
Не в сети
Новичок

Зарегистрирован: 05-08, 17:06
Сообщения: 2
элемент не R65 а RG5 L7812CV


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Полуавтомат Eland MIG/MMA 200E
СообщениеДобавлено: 06-08, 11:31
Не в сети
Новичок

Зарегистрирован: 05-08, 17:06
Сообщения: 2
Добрый день.Подскажите что может быть, аппарат принесли включался только вентилятор, после осмотра были заменены Q22,Q21,Q17,Q18,D29,RG5,TL494CN. После замены перечисленного аппарат включился, но при этом постоянно гонит провалку , резистор регулировки MIG CURRENT (45-200А) изменяет скорость подачи проволоки (бред), резисторы (V) не реагируют, в режиме ММА на (ХХ) показометр 54V . При этом сгорает RG5 L7812CV
Может у кого есть схема?


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Полуавтомат Eland MIG/MMA 200E
СообщениеДобавлено: 06-08, 12:40
Не в сети
Бывалый

Зарегистрирован: 15-04, 23:28
Сообщения: 720
Откуда: Н.Новгород
glaz0912 писал(а):
резистор регулировки MIG CURRENT (45-200А) изменяет скорость подачи проволоки (бред), резисторы (V) не реагируют, в режиме ММА на (ХХ) показометр 54V . При этом сгорает RG5 L7812CV

Почему бред? Так он и должен её регулировать. U на ХХ не регулируется.
Смотрите,что так грузит КРЕНку.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Полуавтомат Eland MIG/MMA 200E
СообщениеДобавлено: 06-06, 11:32
Не в сети
Новичок

Зарегистрирован: 01-02, 01:29
Сообщения: 28
Здраствуйте. Имеется аппарат Eland MIG/MMA 250E, похоже не сильно отличающийся от 200Е. В аппарате отсутствует дуга как в дуговике, так и в полуавтомате. Если рассматривать режим ММА, то по какой-то причине на 1 ножке KA3525 (comp) сигнал менее 1В, а запускается генератор тогда, когда там около 3В. Эти измерения можно произвести только подключив плату управления отдельно от аппарата от 300 В, в аппарате же, если измерять напряжение на 1 ножке 3525, начинает запускаться генератор и дуга появляется. Может быть у кого-нибудь есть схема данной платы управления ? Спасибо.




Вернуться к началу
 Профиль

СообщениеДобавлено: 20-12, 23:24
Не в сети
Новичок

Зарегистрирован: 19-12, 17:00
Сообщения: 4
Доброго времени суток уважаемые форумчане. Прошу чуть меня направить по сложившейся проблеме (надеюсь не далеко). Имеется сварочный аппарат Eland MIG/MMA 250E (мой личный).



В режиме ММА все прекрасно. В режиме MIG ток после зажигания дуги не спадает до установленного уровня. Схемы найти не надеюсь (кругом все добрые), в местный сервис нести боюсь, ближайший к производителю в Минске - долековато (я сам в Смоленске). Поэтому имея опыт в разработке и ремонте РЭА решил сам его поднять. Схему регулировки тока попытался сам воспроизвести, возможно с ошибками (монтаж мелкий, двухсторонний :wacko: ). Все измерения проведены осциллоскопом С1-94 в режиме ХХ.
1. Меня смущает напряжение на выходе U7(8) - очень низкое и что характерно при изменении напряжения на выходе аппарата не изменяется. Если я правильно понял - это цепь измерения напряжения. Если она влияет на токо-задающую цепь, то прошу объяснить мне как. Тогда похоже вышел из строя U7 (III).
2. Картина почти приходит в норму если установить смещение напряжения одним из резисторов обозначенных пунктиром (один или другой, пробовал чтобы проверить работу ОУ). Тогда получаются значения обведенные кружками (кн - это кнопка на ручке вкл.).

И еще не понятно как в цепи R37-U5(6) может возникнуть положительный потенциал или для чего построена вся эта длинная обратная связь.
В режиме ММА я понял что работает только обратная связь по току с шунта (в низу рисунка)и регулировочная цепь (в верху рисунка). А в MIG что еще изменение напряжения учитывается :blush: ?
Может кто подскажет параметры DZ4, а то гадание какое-то.

Надеюсь на понимание...


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Полуавтомат Eland MIG/MMA 200E
СообщениеДобавлено: 21-12, 22:23
Не в сети
Магистр
Аватара пользователя

Зарегистрирован: 06-09, 12:59
Сообщения: 7479
Откуда: Burbach
sergey-sm писал(а):
В режиме MIG ток после зажигания дуги не спадает до установленного уровня.

Как это понимать? Ток всегда максимальный?

_________________
"Древние украли все наши лучшие идеи"- Марк Твен


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Полуавтомат Eland MIG/MMA 200E
СообщениеДобавлено: 22-12, 00:06
Не в сети
Новичок

Зарегистрирован: 19-12, 17:00
Сообщения: 4
Да, ток максимальный. Привод подачи проволоки работает правильно (пределы регулировки скорости как и до поломки) и на ХХ и при попытке работать (отгорает сразу весь кусок который вышел из мундштука).


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Полуавтомат Eland MIG/MMA 200E
СообщениеДобавлено: 22-12, 01:03
Не в сети
Магистр
Аватара пользователя

Зарегистрирован: 06-09, 12:59
Сообщения: 7479
Откуда: Burbach
От имеющегося не дорисованного фрагмента схемы мало пользы и в данной теме, к сожалению, схема также отсутствует.
Остается только дорисовать начатое.
В своей практике, для этой цели, я обычно использую фотографии (или сканы) обоих сторон плат и редактор Sprint Layout

_________________
"Древние украли все наши лучшие идеи"- Марк Твен


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Полуавтомат Eland MIG/MMA 200E
СообщениеДобавлено: 22-12, 02:25
Не в сети
Новичок

Зарегистрирован: 19-12, 17:00
Сообщения: 4
Какая часть интересна? Силовая часть:транзисторы после КА3525А, драйвер, силовые транзисторы, трансформаторы, выпрямитель - работают правильно. Осциллограммы настолько идеальные что плакать хочется. Напряжение на источнике и на всех кренках проверял. Могу подрисовать плату управления приводом, она связана разъемом CN 18. Разъем CN9 подключен к силовому выходу контакт 1,2 шунт измерительный, контакт 3 минус, 4 - плюс. Разъем CN 8 пустой, там видимо должна стоять индикация напряжения аналогично CN 10 (индикация силы тока).
Мне интересно ваше мнение по поводу ОУ U7 вывод 8. И вообще значение выходного (сварочного) напряжения как то влияет на коррекцию тока в режиме MIG?
А по поводу удобства рисования: плата управления припаяна перпендикулярно к плате с источниками - не видно ни зги.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Полуавтомат Eland MIG/MMA 200E
СообщениеДобавлено: 22-12, 11:55
Не в сети
Магистр
Аватара пользователя

Зарегистрирован: 06-09, 12:59
Сообщения: 7479
Откуда: Burbach
sergey-sm писал(а):
Мне интересно ваше мнение по поводу ОУ U7 вывод 8.

Эта часть U7 включена по схеме повторителя. И если на вход подано 5В, то на выходе должны быть теже самые 5, а не 0.4В.
sergey-sm писал(а):
А по поводу удобства рисования: плата управления припаяна перпендикулярно к плате с источниками - не видно ни зги.

В ваших же интересах иметь нормальную схему своего аппарата.

_________________
"Древние украли все наши лучшие идеи"- Марк Твен


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Полуавтомат Eland MIG/MMA 200E
СообщениеДобавлено: 23-12, 20:41
Не в сети
Новичок

Зарегистрирован: 19-12, 17:00
Сообщения: 4
После замены U7 все стало на свои места :live-01: . Всех с наступающим Новым годом и всего наилучшего!!!


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Полуавтомат Eland MIG/MMA 200E
СообщениеДобавлено: 25-12, 01:34
Не в сети
Новичок

Зарегистрирован: 22-12, 01:01
Сообщения: 8
Откуда: ЛНР
Доброго времени суток уважаемые форумчане. Ремонтирую инверторный полуавтомат ГЛАДИАТОР MMA/MIG-280. Есть схожесть с аппаратом топикстартера.

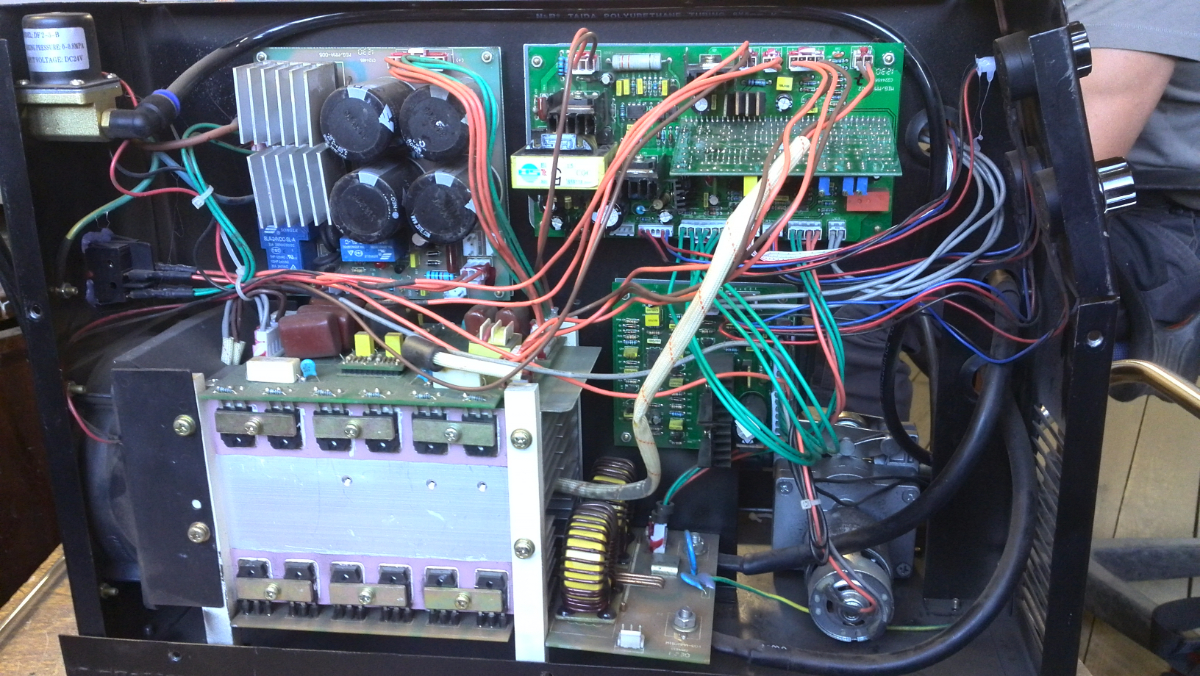

Фото внутренностей


После вскрытия обнаружил чью-то самодеятельность (на фото желтая релюшка на 24В), я так понимаю этой релюхи не должно там быть. Попытаюсь объяснить что она коммутирует. Ниже схема


Не большой рассказ, как я его курочил. Аппарат не включался в режиме MIG. Неисправность я обнаружил(с горем пополам так как нет схемы), поплыл резистор на 20 кОм в цепи базы транзистора s8550 на нижней плате, этот транзистор дает разрешающий сигнал на схему запрета 8 нога КА3525 (резистор уплыл до 40 кОм, из-за чего транзистор не до конца открывался и через цепь с оптороном не запирался другой транзистор который высаживает в ноль 8 ногу КА3525).
Теперь вопрос: Если у кого-то есть такой аппарат, подскажите куда подключается клапан газа? Аппарат то заработал, но сейчас клапан подключен через Ж...(через реле). Свободных разъемов для подключения клапана нет. Ну не может же идти аппарат с завода с примотанной изолентой релюшкой.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Полуавтомат Eland MIG/MMA 200E
СообщениеДобавлено: 25-12, 14:34
Не в сети
Магистр
Аватара пользователя

Зарегистрирован: 06-09, 12:59
Сообщения: 7479
Откуда: Burbach
stretch писал(а):
Ну не может же идти аппарат с завода с примотанной изолентой релюшкой.

Может :D

_________________
"Древние украли все наши лучшие идеи"- Марк Твен


Вернуться к началу
 Профиль
