Valday писал(а):
Вообщем если у кого есть-дайте схему,
пожалуйста. Хорошо было бы чтобы на схеме присутствовали обратные связи
и по напряжению и по току, а то у меня мало опыта в этом деле, хотелочь
бы посмотреть на готовое решение.
Посмотри
схему от I.Cherry или другие в этой же теме.
Valday писал(а):
1.) Где можно посмотреть как правильно рассчитать трансформатор тока? Или просто проверить индукцию в феррите от одного витка провода и все?
Valday писал(а):
2.) Как правильно считать трансформатор полевика?
Если входные-выходные напряжения такие как в прототипе, то лучше использовать 3844,3845, чтобы ограничить максимальное заполнение на уровне 0.5. В этом случае можно воспользоваться методиками из статьи
Инверторный источник сварочного тока.
Кроме всего прочего надо, через дополнительный диод, подключить резистор или стабилитрон к вторичной обмотке СТ1, чтобы создать путь для тока размагничивания. Как это сделать можно посмотреть в вышеуказанной статье.
Valday писал(а):

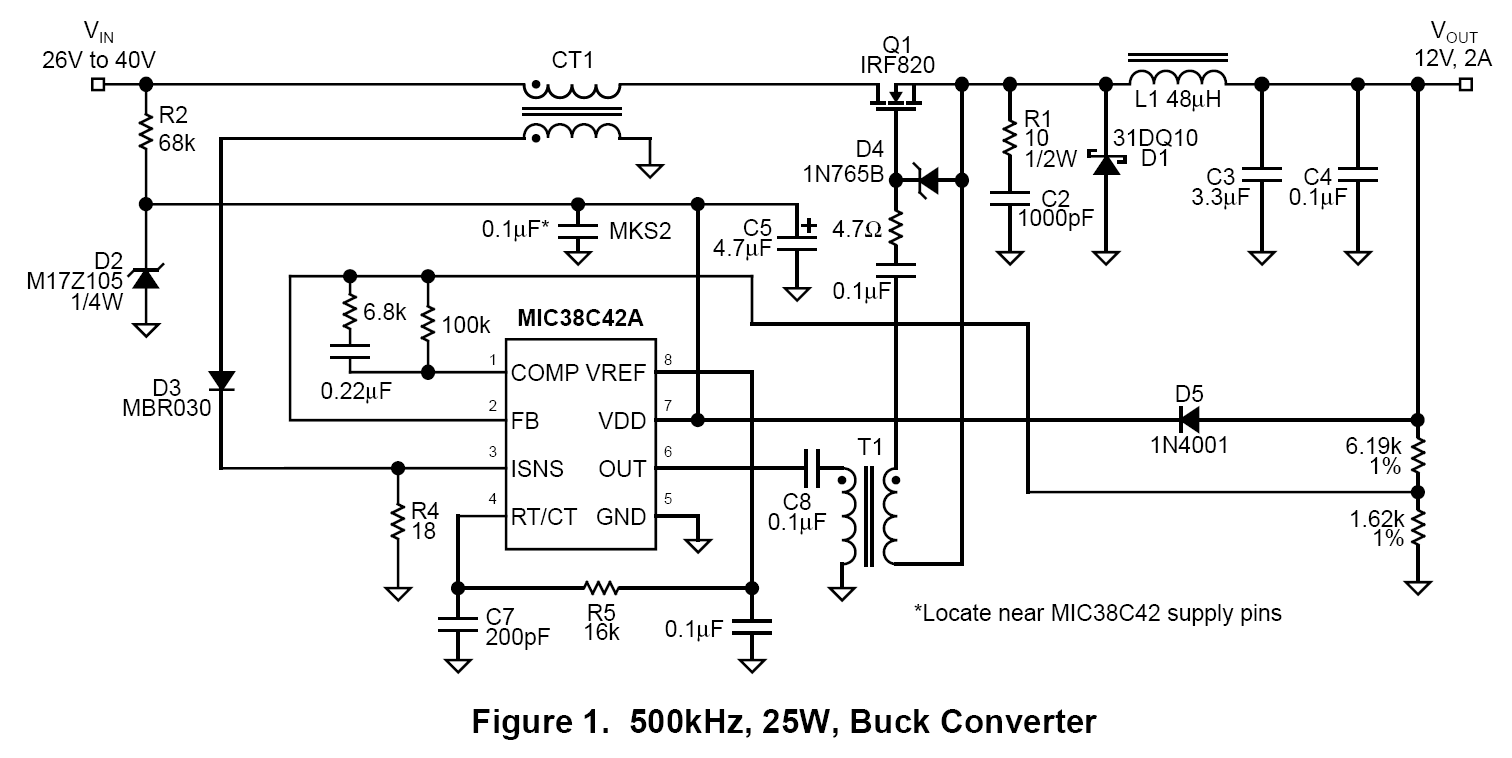

3.) Зачем у них в схеме такой зверский транзистор на 500В и 3(?) Ома?
Возможно такой под руками оказался
Valday писал(а):
4.) Я правильно понял, что если поставить переменник вместо R4, то можно осуществлять регулировку выходного тока?
В принципе можно, но данное действо будет влиять и на выходное напряжение.
Valday писал(а):
5.) В этой микросхеме приоритет такой-же как и в TL494: главной является та ОС, которая дает меньшую скважность?
Особых приоритетов нет. Ток, при превышении определённого порога, ограничивается компаратором. Одновременно кривая потребления тока заменяет собой пилообразный сигнал для формирования ШИМ сигнала по напряжению (current mode режим). Если наклон токового сигнала недостаточен, то желательно подмешать к нему пилу с С7.
Valday писал(а):
6.) Трансформатор тока стоит на входе значит ток меряется по входу (логично), но ток от источника напряжения потребляется импульсами и во время этих импульсов входной ток равен среднему выходному. Т.е. в итоге трансформатор тока меряет выходной ток? Или как там это все в этой микросхеме усредняется? Кстати почему не изображен конденсатор на входе?
Когда транзистор открыт, входной ток равняется выходному.
Конденсатор, видимо, подразумевается по умолчанию.
