 Заголовок сообщения: Re: AC-AC регулятор(электронный латр)
СообщениеДобавлено: 11-02, 18:35
Не в сети
Новичок

Зарегистрирован: 27-07, 14:52
Сообщения: 40
Откуда: Украина, Киев
kkl писал(а):
Добрый день.

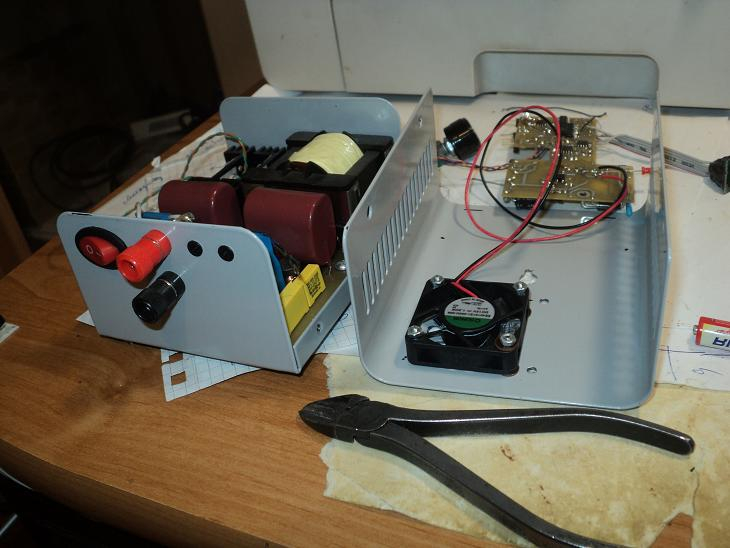

Приобрел вот такое изделие.
Электронный латр, Работает примерно не частоте в 10 кгц.
Не понятно зачем 6 IGBT ключей.


Добрый!
Очень интересно!!!
Где приобрели? Почем? Производитель? паспорт есть? интересны тех. характеристики (мощность, диапазон регулирования напряжения). Доп. клемник это регулирование внешними сигналами? Какие впечатления от работы. Частота 10 кГц? маловато ИМХО. Марка igbt? На фото крайний правый транзистор выгоревший?
Модель пока не смотрел.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: AC-AC регулятор(электронный латр)
СообщениеДобавлено: 12-02, 16:55
Не в сети
Активный участник

Зарегистрирован: 05-02, 23:29
Сообщения: 213
Добрый день.
Транзисторы GP14NC60KD компании STM.
Все транзисторы исправные.
Вот ссылка на производителя http://www.priborspb.ru/sb0034_regulyat ... _ch_a.html
Там ответы на ваши вопросы.
Впечатлениями поделюсь позже, когда посмотрю импульсы управления и испытаю устройство.
С уважением..


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: AC-AC регулятор(электронный латр)
СообщениеДобавлено: 15-02, 12:37
Не в сети
Новичок

Зарегистрирован: 27-07, 14:52
Сообщения: 40
Откуда: Украина, Киев
Уважаемый kkl, посмотрел наконец вашу модель.

Для работы регулятора два транзистора явно лишние, и выполняют какую то вспомогательнцю роль,
имхо (типа защиты при пропадании входного напряжения и переходе двигателя в генераторный режим).

Схема с мостовым включением мне уже в литературе попадалась,
и ее преимущество в возможности применить стандартные интегральные полумостовые драйверы.
Управление простое: попеременно включаются 2 верхних/2 нижних ключа,
выходное напряжение пропорционально длительности включенного состояния верхних ключей.
С энергетической точки зрения она полностью эквивалентна понижающему преобразователю на ключах переменного тока т.к.
в обоих случаях, в любой момент времени, включены два транзистора последовательно (потери одинаковы).
Упрощенная модель тут.

Собственно у меня просьба. Озвучте пожалуйста типы микросхем на плате(на фото не видно),
хотя по монтажу можно с 99% сказать что применены полумостовые драйверы от ST типа L638ХХ,
а в блоке питания что-то типа LINK-SWITCH от PI.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: AC-AC регулятор(электронный латр)
СообщениеДобавлено: 16-02, 12:09
Не в сети
Активный участник

Зарегистрирован: 05-02, 23:29
Сообщения: 213
http://rusfolder.com/42992764
Добрый день, вот уточненная модель по результатам замеров.
Пара транзисторов используется как диоды, видимо была мысль использовать MOSFET. Сигналы управления к затворам подведены. Модель приведена в соответствие. Микросхемы залиты лаком, не видно, попробую отмыть и прочитать название.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: AC-AC регулятор(электронный латр)
СообщениеДобавлено: 16-02, 12:44
Не в сети
Новичок

Зарегистрирован: 27-07, 14:52
Сообщения: 40
Откуда: Украина, Киев
kkl писал(а):
...уточненная модель....Микросхемы залиты .... попробую отмыть и прочитать название.
Спасибо, модель вечером гляну. А отмывать не стоит, и так в принципе все ясно.
Главное вы сделали, структуру силовой части привели. А на чем реализовано управление не принципиально.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: AC-AC регулятор(электронный латр)
СообщениеДобавлено: 04-05, 14:15
Не в сети
Новичок

Зарегистрирован: 25-06, 13:48
Сообщения: 9
Откуда: Москва
Хочу себе сделать такой же ЛАТР.
По модели выбрасы действительно великоваты.
В связи с этим вопрос, какие лучще применить ключи и драйвера к ним.
И какие ключи применил автор.
Ставить параллельно транзисторам SiC диоды не очень удобно.
Мощьность планирую в районе 1 киловатта.
Можно прсто ссылок накидать с конкретикой.
В модели ставил различные ключи, очень сильно они влияют на ток.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: AC-AC регулятор(электронный латр)
СообщениеДобавлено: 06-05, 11:55
Не в сети
Новичок

Зарегистрирован: 27-07, 14:52
Сообщения: 40
Откуда: Украина, Киев
Eriomin писал(а):
В связи с этим вопрос, какие лучще применить ключи и драйвера к ним.
Eriomin, привет!
думаю модель ответит на этот вопрос.
И заодно развеет миф о необходимости
сложного управления с применением микропроцессоров.
Для реальной реализации нужно сделать вспомогательный блок питания
на 3 гальванически развязаных напряжения 12В и добавить цепи токовой защиты от кз(перегрузки).

Цитата:
И какие ключи применил автор.
Я применял полевые транзисторы 20N60С3.
Цитата:
Ставить параллельно транзисторам SiC диоды не очень удобно.
Проще, ИМХО, применить IGBT со встроенными диодами, см модель.
Цитата:
Можно прсто ссылок накидать с конкретикой.
?? Не понял. Что за конкретика?
У меня законченного устройства испытанного в нескольких экземплярах,
которое можно рекомендовать для повторения, нет.
Кусочки сделаны но до логического завершения не доведено.
Или тебя интересуют статьи из научных журналов.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: AC-AC регулятор(электронный латр)
СообщениеДобавлено: 06-05, 23:26
Не в сети
Новичок

Зарегистрирован: 25-06, 13:48
Сообщения: 9
Откуда: Москва
Насчет ссылок накидать, это я имел в виду если лень отвечать будет.
За ответ спасибо, завтра попробую.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: AC-AC регулятор(электронный латр)
СообщениеДобавлено: 07-05, 08:16
Не в сети
Новичок

Зарегистрирован: 27-07, 14:52
Сообщения: 40
Откуда: Украина, Киев
Eriomin писал(а):
....завтра попробую.
Что бы заново не рисовать, готовая модель лежит здесь.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: AC-AC регулятор(электронный латр)
СообщениеДобавлено: 25-05, 15:39
Не в сети
Новичок

Зарегистрирован: 27-07, 14:52
Сообщения: 40
Откуда: Украина, Киев
Вот нашел у себя такую схему.
https://drive.google.com/file/d/0B94Hm9UoEal0WUc1NzJZRFg2RDQ/view?usp=sharing
Где скачал не помню.
Похоже автор делал реальный стабилизатор.
Есть стабилизация по току и по напряжению.
Только одно но.
В схеме отсутствует быстродействующая токовая защита, т.е. будет работать до ближайшего КЗ на выходе.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: AC-AC регулятор(электронный латр)
СообщениеДобавлено: 08-07, 21:45
Не в сети
Новичок
Аватара пользователя

Зарегистрирован: 29-11, 22:09
Сообщения: 23
Откуда: Уфа
Тож прошел одну ступеньку, http://www.youtube.com/watch?v=GgF3HqVYWRE

_________________
https://www.youtube.com/channel/UCMOfVM ... =0&sort=dd


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: AC-AC регулятор(электронный латр)
СообщениеДобавлено: 09-07, 19:15
Не в сети
Магистр
Аватара пользователя

Зарегистрирован: 31-12, 20:51
Сообщения: 5886
Откуда: Ростовская обл.
ZVA & majorka65,
скажите, пжл., что вы собрались делать с ЛАТР_ом на 50кГц синуса?
Для того, чтобы потом выпрямить 50кГц синуса и запитать некий девайс?
Так ить, на народных контроллерах можно слепить схемулю более простую, имеющую на борту токовую защиту (поцикловка или по-среднему) ;)

Кстати, ZVA, на тут, как-то принято выкладывать модели несколько в другом формате, ибо уровень познания симулятора у форумчан разный.

_________________
Есть только миг между прошлым и будущим, именно он называется ЖИЗНЬ ©


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: AC-AC регулятор(электронный латр)
СообщениеДобавлено: 10-07, 01:41
Не в сети
Новичок

Зарегистрирован: 27-07, 14:52
Сообщения: 40
Откуда: Украина, Киев
majorka65 писал(а):
Тож прошел одну ступеньку, http://www.youtube.com/watch?...
majorka65, а кпд не пробовал измерять?
Раз я не один, постараюсь на выходных закончить проект и сделать отчет. А то платы спаянные с декабря месяца лежат, да и корпус подобран и посверлен.
вот:
начало офтопа****************
Maikl писал(а):
ZVA & majorka65,
скажите, пжл., что вы собрались делать с ЛАТР_ом на 50кГц синуса?
Для того, чтобы потом выпрямить 50кГц синуса и запитать некий девайс?
Так ить, на народных контроллерах можно слепить схемулю более простую, имеющую на борту токовую защиту (поцикловка или по-среднему) ;)

1. не килогерцы, а герцы. т.е это эквивилент обычному латру и который у вас в хозяйстве наверняка есть.
2. Вопрос философский, из разряда зачем самому делать сварочник если дешевле купить готовый.
3. Например, в том виде как уже есть, можно использовать в качестве стабилизатора 110В АС для питания импортной аппаратуры. В большой энергетике напряженческие измерительные цепи 100В переменного тока. И для проверки цепей автоматики и релейной защиты нужен источник регулируемого переменного напряжения и желательно небольшо массы.
4. Такой регулятор переменного напряжения это пол-шага к электронному стабилизатору сетевого напряжения 220В, чем valvol занимался почти 10 лет назад (вот у него и надо спрашивать зачем нужно регулировать переменное напряжение).
5. Как раз занимался разработкой измерительного преобразователя 110ВАС в 4..20 мА, для настройки и калибровки которого такой стабилизированный латр и подошел бы.
6. Занимаясь этим латром я, открыл для себя много нового.Понял, например,"блеск и нищету" ключей переменного тока в силовой электронике.
конец офтопа************************
Maikl писал(а):
Кстати, ZVA, на тут, как-то принято выкладывать модели несколько в другом формате...
Не вопрос. Поясните в каком формате нужно и как. Исправлюсь.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: AC-AC регулятор(электронный латр)
СообщениеДобавлено: 10-07, 06:04
Не в сети
Новичок
Аватара пользователя

Зарегистрирован: 29-11, 22:09
Сообщения: 23
Откуда: Уфа
Подписываясь под каждым словом в предыдущем сообщении, добавлю самообразование. Ради ac-ac перешел с 8-биток на 32-битные МК. О грустном: 555 - тупиковая ветвь и топология - в топку. Цель осталась, средство поменял... Это для регулировки в 0...100% или даже -200...+200%. Никому ничего не доказывая, скажу, что сегодня у меня в LTspice на ac работает любая dc-топология. Внешний ККМ, виртуальный ноль в трехфазной сети, 12-220 без электролитов в dc-шине, стабилизатор 220 в LTspice мною пройдены. В железе мучаю 12-220, 200Гц 15В синус получил, пока кривовато, бодаюсь с повышением частоты и синхронизацией таймеров STM32, нечего показыать. Покажу, кагда на 100кГц получу 50Гц.

_________________
https://www.youtube.com/channel/UCMOfVM ... =0&sort=dd


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: AC-AC регулятор(электронный латр)
СообщениеДобавлено: 10-07, 16:53
Не в сети
Новичок

Зарегистрирован: 09-07, 16:06
Сообщения: 1
Поделится ли автор информацией (схемой, прошивкой)? Хочется повторить.
