 Заголовок сообщения: Магнитный мультивибратор
СообщениеДобавлено: 27-01, 14:50
Не в сети
Участник

Зарегистрирован: 16-07, 18:15
Сообщения: 70
Магнитный мультивибратор

на полевых транзисторах и микросхемах IR1167A

в режиме ZVS переключения транзисторов.



Схема мультивибратора Ройера, или генератора Ройера, была изобретена в 1954 году Джорджем Ройером и запатентована в 1957 году (US2783384).

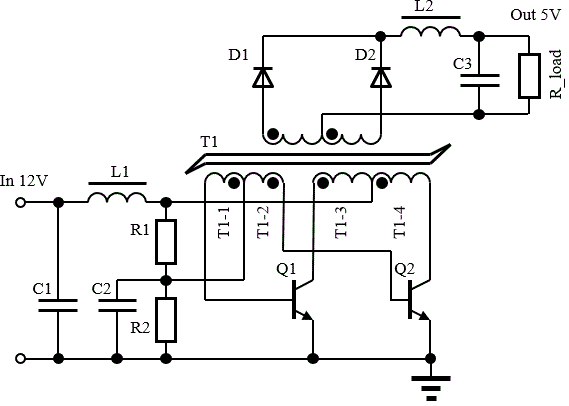

Схема генератора Ройера содержит (Рис. 1) два транзистора, трансформатор с насыщающимся сердечником, и другие вспомогательные элементы.



Рис. 1

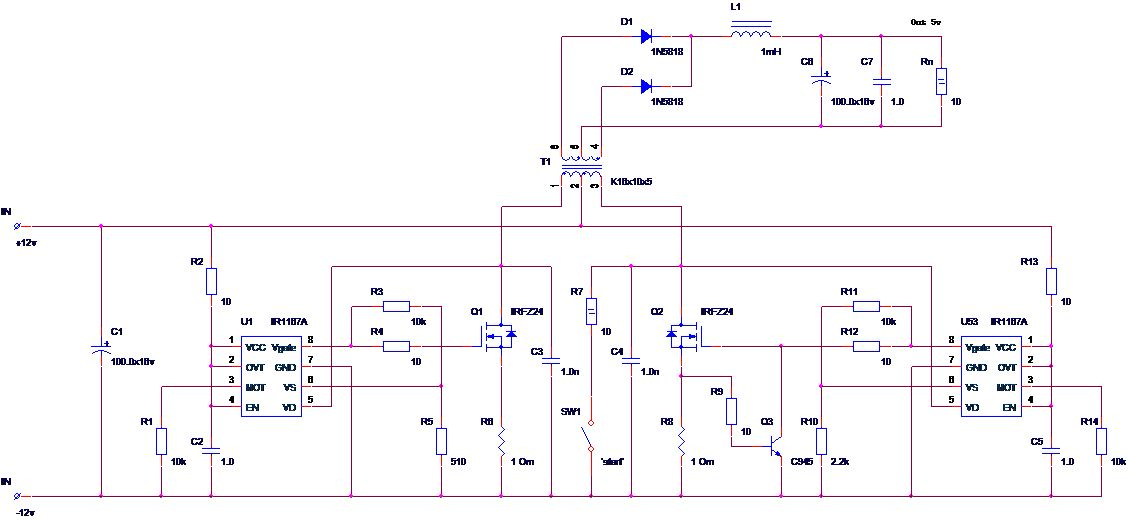

Далее предлагается схема магнитного мультивибратора (Рис. 2), содержащего два полевых транзистора IRFZ24, трансформатор Т1, две микросхемы IR1167A, два резистивных датчика тока R6 и R8, два делителя напряжения (R3,R5) и (R10,R11), вспомогательный транзистор Q3, пусковой резистор R7, и два конденсатора (обеспечивающие режим ZVS) C3 и C4, и другие вспомогательные элементы.

Отличительным свойством данной схемы является режим переключения транзисторов при нулевом напряжении на них, т.е. режим ZVS. Это даёт возможность обеспечить минимальные потери мощности при переключении транзисторов, причем транзистор Q1 выключается по *классическому* варианту, а транзистор Q2 по двух ступенчатому варианту, когда предварительно происходит переход работы транзистора в режим токовой стабилизации, а затем *классический* режим выключения. Во втором случае время спада тока при выключении транзистора уменьшается в 4 - 5 раз по сравнению с *классическим* вариантом.



Рис.2

Схема работает с частотой переключения порядка 30 кГц.

При кратковременном нажатии кнопки SW1, через резистор R7 и обмотку W2-3 от источника +12v потечет ток. При размыкании кнопки SW1 этот ток вызовет увеличение напряжения на конденсаторе С4 и уменьшение напряжения на конденсаторе С3, и, при достижении последним величины -0.15в, сработает микросхема U1, на выходе Vgate микросхемы возникнет напряжение +10в. Это напряжение, через резистор R4, зарядит входную емкость транзистора Q1 и, через резистивный делитель R3 и R5, создаст на входе Vs микросхемы U1 напряжение 0.5в. Это состояние микросхемы не изменится, пока работает режим «MOT», длительность которого определяется резистором R1. Транзистор Q1, под действием входного напряжения откроется, его внутреннее сопротивление уменьшится до значения много меньшего чем резистора R6. Под действием напряжения от источника +12v, ток в обмотке W1-2 трансформатора T1, вначале упадет до ноля, а затем начнет возрастать до насыщения сердечника трансформатора, что приведет к еще более быстрому увеличению этого тока. Под действием этого тока на сопротивлении R6 и транзисторе Q1 появится падение напряжения, которое подается на вход Vd микросхемы U1. При превышении величины этого напряжения уровня 0.5в ( напряжение входа Vs), и при условии окончания режима «MOT», микросхема U1 переходит в режим нулевого напряжения на её выходе Vgate.

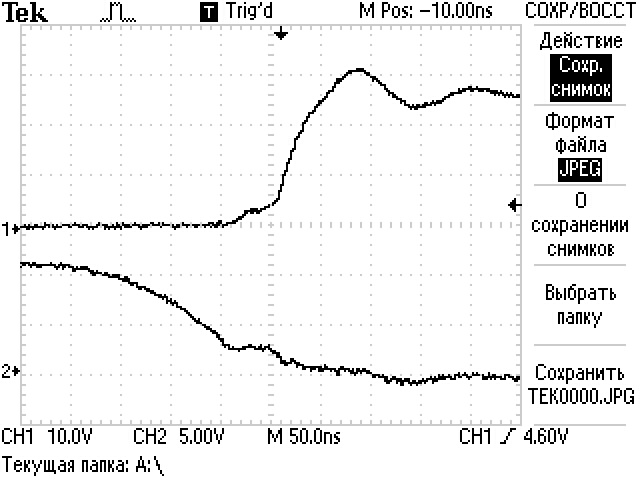

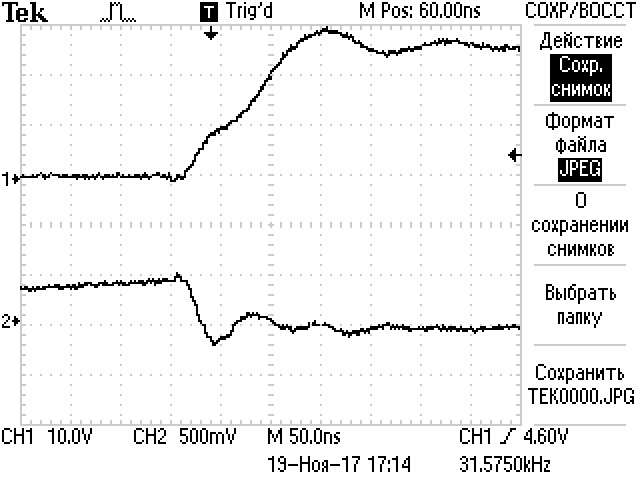

На Рис.6 показаны напряжения на стоке транзистора Q1 и на резисторе R6 (ток истока транзистора Q1).





Рис.6

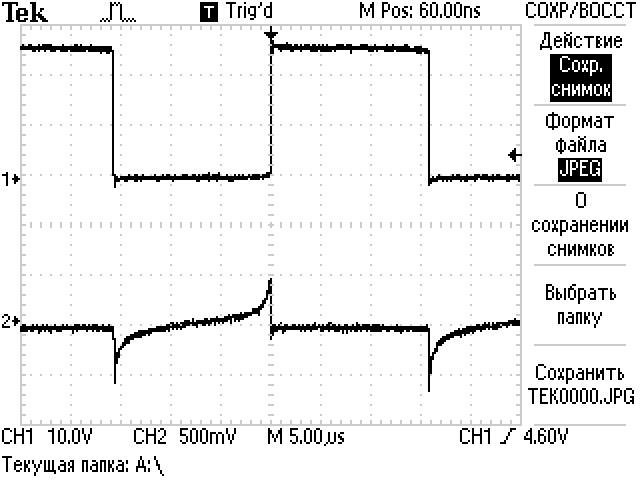

На Рис.7 показаны напряжения на стоке Q1 и на выходе микросхемы U1.



Рис.7

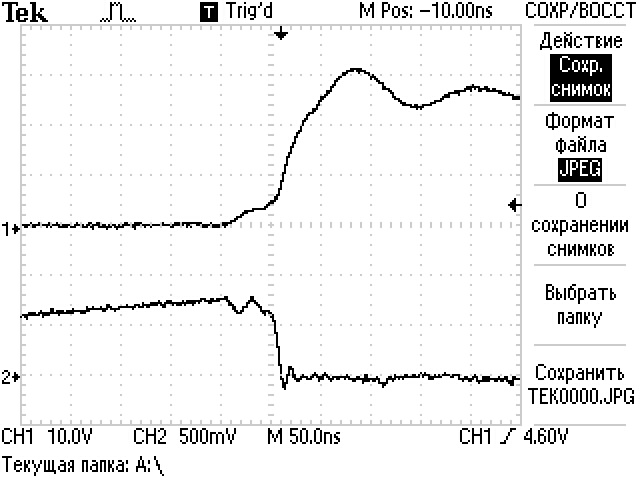

На рис.8 показаны напряжения на стоке транзистора Q1 и на резисторе R6 (ток истока Q1).



Рис.8

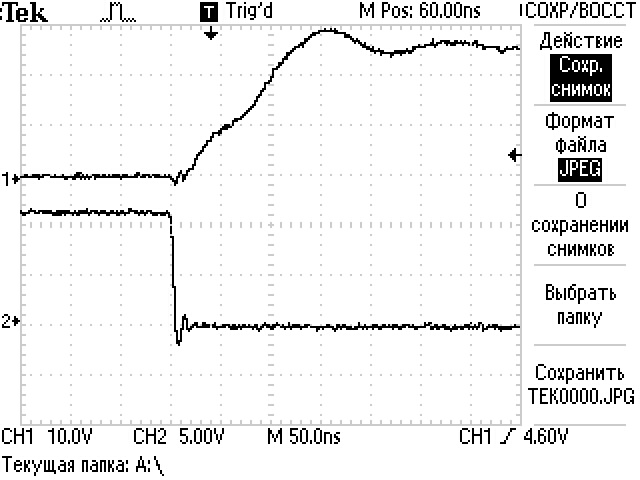

На Рис.9 показаны напряжения на стоке и на затворе транзистора Q1.



Рис.9

С окончанием тока через транзистор Q1, ток с обмоток трансформатора Т1 протекает через конденсаторы С3 и С4, причем напряжение на конденсаторе С3 увеличивается, а на конденсаторе С4 уменьшается по величине. При напряжении на конденсаторе С4 величиной -0.15в произойдет включение микросхемы U2, на её выходе Vgate появится напряжение +10в, заработает режим MOT, блокирующий изменение этого напряжения на время заданное резистором R14, а через резистивный делитель R10, R11 на входе Vs появится напряжение 2в. Ток трансформатора с обмотки W2-3 потечет через конденсатор С1, резистор R8 и транзистор Q2. Через резистор R12 выходным напряжением микросхемы U2 входная емкость транзистора Q2 зарядится до уровня +10в, что приведет к открыванию последнего, т.е. его внутреннее сопротивление уменьшится до величины много меньшей чем резистора R8.

С течением времени ток через обмотку трансформатора Т1 уменьшится до ноля, а далее начнет возрастать до уровня, когда падение напряжения на резисторе R8 через резистор R9 создаст ток через б-э транзистора Q3.

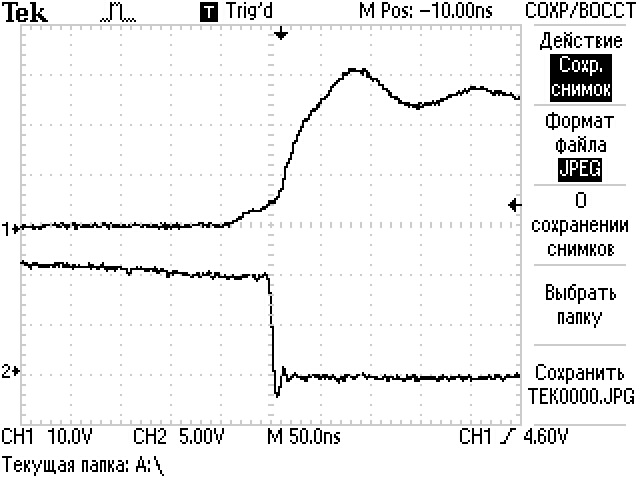

На Рис.10 показаны напряжения на стоке транзистора Q2 и на резисторе R8.



Рис.10

На рис11 показаны напряжения на стоке транзистора Q2 и на его затворе.



Рис.11

На рис.12 показаны напряжения рис.11, но в другом масштабе.



Рис.12

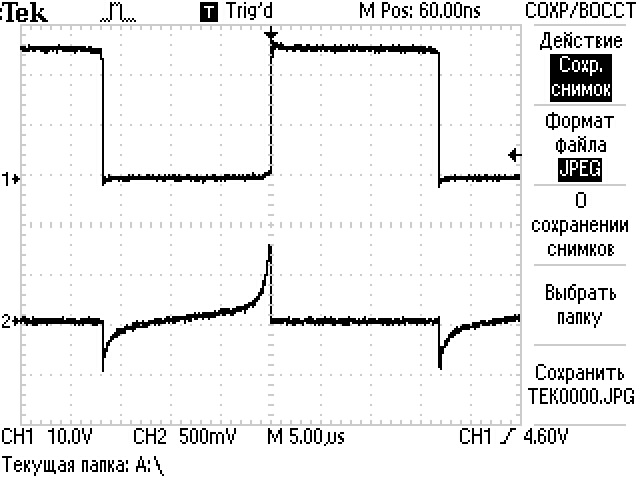

На рис.13 показаны напряжения на стоке транзистора Q2 и на выходе микросхемы U2.



Рис.13

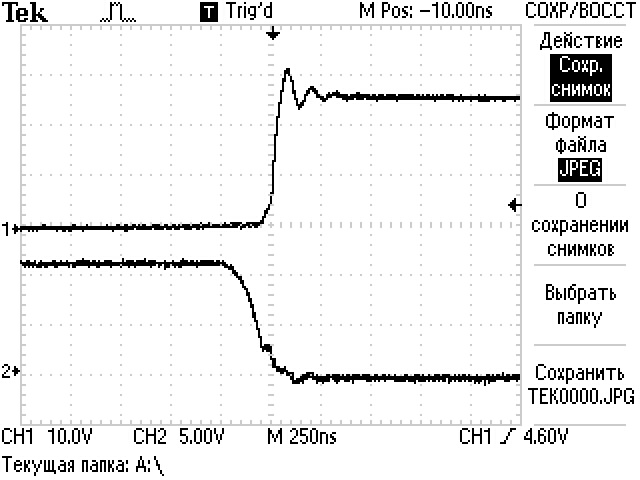

На рис.14 показаны напряжения на стоке транзистора Q2 и на резисторе R8 (ток истока).



Рис.14

Как видно из рисунков, работа вспомогательного транзистора Q3 изменила процессы выключения транзистора Q2 по отношению транзистора Q1.

Положительным свойством такой схемы можно считать, существенное уменьшение времени спада тока истока транзистора Q2 по отношению со временем спада тока транзистора Q1, что снижает потери на переключение транзисторов.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Магнитный мультивибратор
СообщениеДобавлено: 30-01, 09:55
Не в сети
Магистр
Аватара пользователя

Зарегистрирован: 31-12, 20:51
Сообщения: 6111
Откуда: Ростовская обл.
Мне не понятны две вещи:
1. Если дал ссылку, то зачем занимать страницы форума текстом из статьи по ссылке?
2. "Превью - увеличение по клику" сделать было ломы?

_________________
Есть только миг между прошлым и будущим, именно он называется ЖИЗНЬ ©


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Магнитный мультивибратор
СообщениеДобавлено: 30-01, 11:50
Не в сети
Магистр
Аватара пользователя

Зарегистрирован: 06-09, 12:59
Сообщения: 8140
Откуда: Burbach
Maikl писал(а):
1. Если дал ссылку, то зачем занимать страницы форума текстом из статьи по ссылке?

Вновь прибывший форумчанини Валера пока не разобрался в достаточной мере с интерфейсом форума. Поэтому мне пришлось разместить статью на сайте и дать на неё ссылку, а также добавить картинки в текст.
Не стоит замыкаться на этих мелочах. Если есть соображения по поводу представленной информации, то высказывайте их.

_________________
"Древние украли все наши лучшие идеи"- Марк Твен


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Магнитный мультивибратор
СообщениеДобавлено: 30-01, 15:36
Не в сети
Новичок

Зарегистрирован: 20-12, 21:48
Сообщения: 27
Откуда: Новосибирск
Цитата:
Отличительным свойством данной схемы является режим переключения транзисторов при нулевом напряжении на них, т.е. режим ZVS. Это даёт возможность обеспечить минимальные потери мощности при переключении транзисторов, причем транзистор Q1 выключается по *классическому* варианту, а транзистор Q2 по двух ступенчатому варианту, когда предварительно происходит переход работы транзистора в режим токовой стабилизации, а затем *классический* режим выключения. Во втором случае время спада тока при выключении транзистора уменьшается в 4 - 5 раз по сравнению с *классическим* вариантом.


Из этого можно предположить, что схема предназначена для биполярных структур, типа IGBT, где при выключении идет медленная рекомбинация неосновных носителей. Какой смысл применять ее к полевикам? Там вроде и так переключение наносекундное.


Вернуться к началу
 Профиль

 Заголовок сообщения: Re: Магнитный мультивибратор
СообщениеДобавлено: 30-01, 18:32
Не в сети
Участник

Зарегистрирован: 16-07, 18:15
Сообщения: 70
все осцилогаммы сняты на полевиках
