Какая цена клетки по горизонтали и вертикали?

_________________
"Древние украли все наши лучшие идеи!"
- Марк Твен.

Сто вольт на клетку.
По горизонтали,трудно сказать...
Проще ориентироваться по отпирающим импульсам,
они как метки.А они от десяти до двадцати килогерц.
Каждый такт начинается с него. Проще повесить на задающий
генератор частотомер,тогда можно будет сказать точно.

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

Подобные схему очень чувствительны к уровню потерь в колебательном контуре. При повышении этих потерь запирание тиристора может стать неустойчивым. А где эти потери могут быть? Грязные и плохо затянутые контакты, какие-то контуры рядом с трансформатором и т.п. Надо внимательно все осмотреть и привести в порядок.

_________________
"Древние украли все наши лучшие идеи!"
- Марк Твен.

С этим не поспоришь,но старые аппараты собранные по другой схеме
стабильно работают при любой нагрузке,или вообще без таковой.
Только при кз ВВ цепи иногда открывается тиристор.
А уж грязью то покрытыыы,ужас.

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

Ладно,пусть приходящие отпирающие импульсы просто не повлияют
на уже открытый тиристор,находящийся в рабочем цикле колебания.
А когда на нем возникнет обратная полярность,и он наконец закроется,
следующий импульс откроет его опять.Но в таком случае невозможно изменять
выходную мощность в два-три раза изменением частоты отпирания в два-три раза.

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

Ниче не получается.

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

Внизу импульс от задающего.Вверху на аноде тиристора с разными
конденсаторами от 0.05 до 0.44 и одинаковым временем развертки.

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

Каким временем развертки? Сколько микросекунд на клетку?
Какая конкретно емкость соответствует каждой осциллограмме?

_________________
"Древние украли все наши лучшие идеи!"
- Марк Твен.

200 микросекунд на клетку.
вторая картинка 0.05мкф. первая 0.1мкф. четвертая 0.22мкф третья 0.44мкф.
пятая уже была повышена частота раза в два,что видно.
Кто то его закрывает в момент помеченный красной линией,непонятно.

Потом пошли свободные затухающие колебания.И так до следующего открытия.

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

В этот момент закрывается параллельный диод. А тиристор уже давно закрыт.

_________________
"Древние украли все наши лучшие идеи!"
- Марк Твен.

Да,но если закрыт тиристор,закрыт диод,цепь контура оказывается разорванной.Остается путь только через железный дроссель у которого индуктивность на два порядка выше,на электролит,и дальше по кругу...
Завтра вместо напряжения на аноде тиристора поставим токовый шунт в
цепь тиристора.поглядим зависимость тока.

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

Ну вот ток,снятый с колечка одетого на вывод катода тиристора без диода.
После отпирания,короткий импульс,потом запирается надолго,до следующего,
а колебания отправляются в свободное плавание.

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

А вот приехала инверторная,по типу сварочников,на паре IGBT.
То же непонятки с ней,где схему взять ? Драйвера IGBT на восьминожковой
затертой! микросхеме,но это очевидно что то вроде А3120. Так вот меандр
на затворы приходит,красивый,но он отрицательный относительно эмиттера.
Поэтому,естественно они не открываются,и ничего не работает.

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

Может быть проблема с питанием драйвера?

_________________
"Древние украли все наши лучшие идеи!"
- Марк Твен.

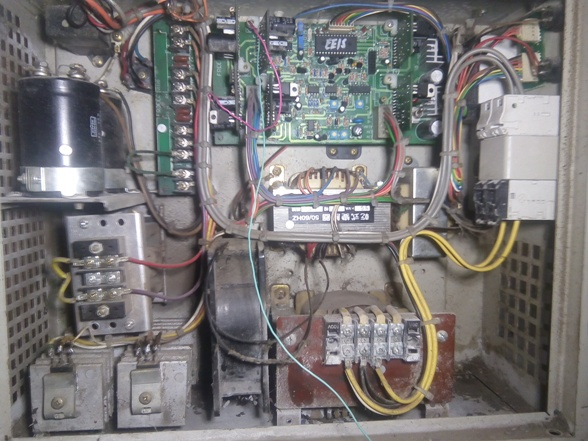

Ой,да поди ж разберись. Драйверы выполнены на модулях,обведенных
красным.На каждом свой выпрямитель. Питаются от вспомогательного
обведенного трансформатора.Как будто блокировка работы выполнена
таким образом,подачей отрицательного напряжения.Там блокировок куча.
Напряжение питания на них есть.Вон проводки мои болтаются.проверял.
Только на выходе,почему то получаются отрицательные. Беда...
Подумалось,может перевернуть полярность,кто то попутал подключение
к затвору.Но вовремя опомнился,там скважность процентов 30.Чтобы
сохранить deadtime . Сразу была бы хана...
