Статья продублирована в разделе Статьи сайта.

_________________
"Древние украли все наши лучшие идеи!"
- Марк Твен.

Добрый день, я видел данные статьи и использовал их для реализации в MATLABe, кстати именно у Амелина я нашел более верную реализацию алгоритма JA

Всем добрый день!
понадобилось намотать трансформатор на 5кВ выходного напряжения с частотой 100кгц мощностью 150 вт, а у меня опыта работы с подобными мотками совсем нет, подскажите пож какое допускается напряжение между слоями обмоток и какое напряжение допускается между соседними витками, провод ПЭТВ-2 можно использовать? если кто-нибудь поделится статьей на эту тему буду признателен.

Рабочее напряжение должно быть, по крайней мере, в 3-5 раз меньше пробивного для изоляции. Межвитковое обычно проблем не вызывает. А вот межслойное, скорее всего будет больше. Поэтому надо использовать дополнительную межслойную изоляцию. Кроме защитных функций, межслойная изоляция упрощает укладку провода, а также препятствует проваливанию витков с верхних слоев в нижние.

Пробивное напряжение обмоточного провода.

_________________
"Древние украли все наши лучшие идеи!"
- Марк Твен.

Я бы еще обратил внимание на края обмотки в слое, там не нужно стремиться заполнить до самого края. Особенно при каркасной намотке есть соблазн мотать до упора в боковую щечку.
И думать о пропитке.

_________________
Время - лучший эксперт. ОНО может блестеть так же, но золото дольше.

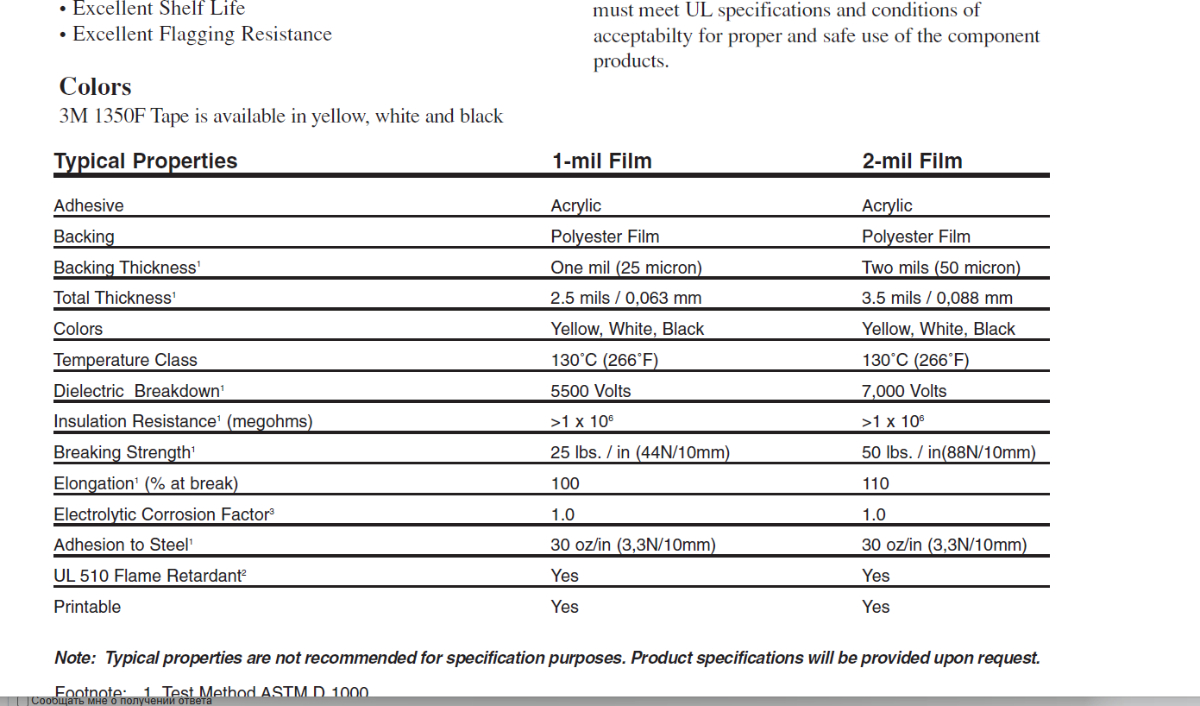

понимаю что термоскотч не подойдет. на 15кВ изоляцию не нашел, а вот такая лента 1350F-1/16, полиэфирная лента 16мм (R31) для обмотки трансформаторов

подойдет?

спасибо Трибун, понял, видел такую намотку у китайских трансов, раньше пропитывал трансформаторы у друзей в обмотке
компаундом КП103, или что-то подобное, сейчас такой возможности нет, чем можно пропитать, подскажи пож.

Опыт небольшой, но было.
1. Обмотки толстым проводом пропитывал, подавая лак снизу вверх. Например погрузив катушку в лак вертикально и чтобы самый верх не был утоплен или испачкан лаком - погружаем и ждем когда лак сам появится в верхних витках и только после этого топим полностью. Это работает если лак жидкий и в катушке есть для прохода лака. Все нацелено на вытеснение воздуха.
2. Было пара опытов с вакуумом. С вакуумным насосом и даже с бытовым пылесосом. На резину ставил емкость, в ней топил катушку, накрывал стеклянным колоколом и откачивал воздух. Надо следить и в случае появления пены сбрасывать вакуум и откачивать вновь, и так несколько раз.
3. Тупо пропитывал кисточкой каждый слой во время намотки.

Однако все это было с толстым проводом и больше для скрепления витков.

_________________
Время - лучший эксперт. ОНО может блестеть так же, но золото дольше.

Добрый день! А вот такой возможно странный вопрос. Можно ли в LTspise коэффициент трансформации задать не числом а произвольной функцией K = F(X)?

Нет, так не получится.
Однако, коэффициент связи K связан с индуктивностью рассеяния трансформатора. Как именно связан, читайте в статье Создание модели трансформатора в симуляторе LTspice. А индуктивность можно задавать формулой и изменять в зависимости от результатов моделирования.
