да нечего 5-8. DRAIN 1. GND 2. VCC 3. не помню помойму токавая защита с 4 ноги 4. видать шунт 2,2R НА ЗЕМЛЮ да по таблицам нечего нет

сам задал сам решил xy3018fb

Ищу схему на полуавтомат Аврора Динамика 200 (одна из первых моделей в этой серии) - может, существует полный клон под другим названием?

Похоже, забыл размотать удлинитель, в итоге пробиты два IGBT. Хочу понять, что могло погореть еще.

PS я правильно понял, новые темы новичкам не разрешается создавать?

Так и есть.
Пока общайтесь в пределах уже созданных тем, и через некоторое время вы тоже сможете сами создавать новые темы.

_________________
"Древние украли все наши лучшие идеи!"
- Марк Твен.

Всем доброго времени суток уважаемые участники форума.
Уважаемые форумчане,может у кого нибудь есть схема от сварочного аппарата VARTEG-201 с выходными транзисторами K30H603.
За ранее благодарю вас

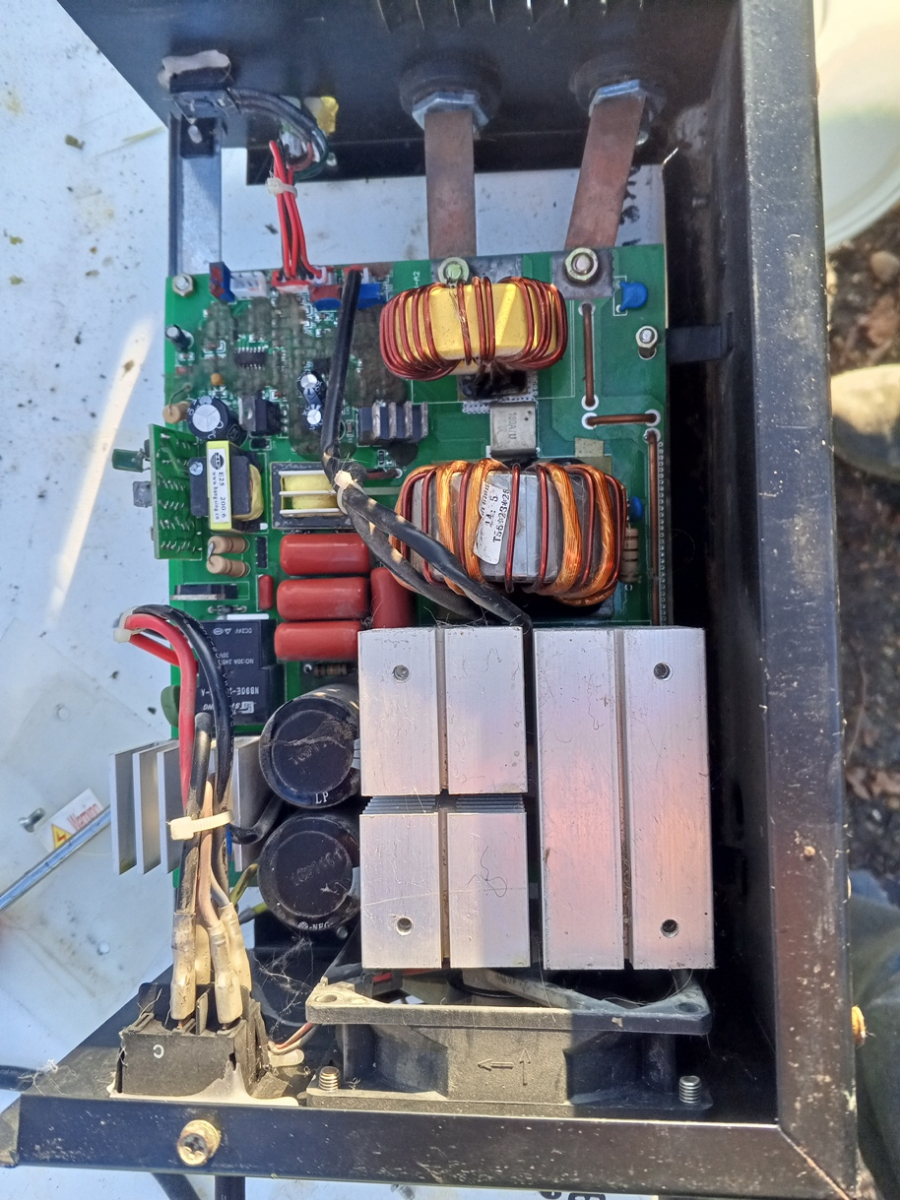

AMDсделайте хорошие фото платы и опишите её состав.БП-состоит из,ххх.ПУ-состоит из,ххх.И т.д.А вести поиск по силовым транзисторам,не верно.Поставить могут что угодно,а точнее что есть на складе в данный момент.

AMD,ну это уже не интересно.Второй раз за сутки после моего ответа заходите и молчите.Вам не надо,мне тем более.Всего!!!

Добрый вечер уважаемый прошу прощения за ожидания,был в рабочем процессе на работе, заходил на сайт набегами. Еще раз прошу прощения за ожидания

https://drive.google.com/drive/folders/ ... sp=sharing фото VARTEG-201

Ну,что?Схема подойдёт от Ресанты с ПУ-15pin,даже платы схожи,только надписи другие.БП классический на 3845(3843).Драйвер,также как у Ресанты,транзистор раскачки IRFD120 +ТГР и т.д.Так что,ничего сверх..,нет.Схем схожих полно,найти именно что-бы,pin to pin,нереально.Аппараты эти одноразовые,только для "баловства",ток до 100А.

От души благодарю Вас за уделенное время и разъяснения.

Помогите найти схему сварочного инвертора Maxcut mc190

Ё-МАЁ,схема обычной Ресанты, с ПУ-15 pin.Да,в Сети легко ищется схема MAXCUT MC-200.

Спасибо .Схема MAXCUT MC-200. немного отличается . Насколько существенно пока не знаю

Я на ИСА240-ПН тоже не могу до сих пор найти.
Сделана как ДОН160-240 но не совсем. Приходится вслепую ковыряться.
Трансформатор токовой защиты стоит почему то в одном плече,на минус,
хотя разумнее поставить его последовательно с первичной обмоткой.

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

главный колбасист,сбрось мне в личку фото "потрохов" и состав,схему брал из похожих.Занимался когда-то,надо освежить память.Он на 3846?
