Там не катушка и 1.5 ома это не правильно .Куда то я его заныкал , не могу найти , найду скажу , как должно быть .

я то полагался,что просто трансформатор тока, но тут же постоянка. Пробовал подносить магнит, магнититься.

убрал перемычку, запитал внешним источником 120в(блок питания 3усцт). Картина та же. В момент пуска есть управляющие импульсы, и тут же уходят в ноль. В мануале хитачи написано, что нужно убрать диод , отключить защиту, что я не делал.

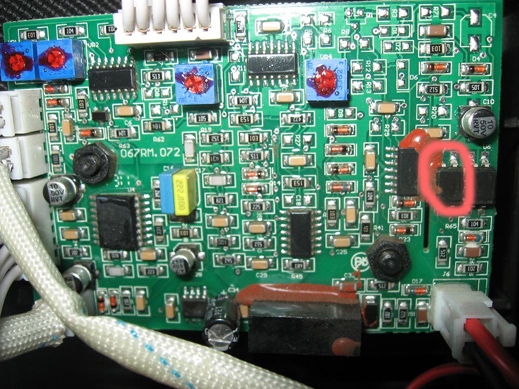

У меня датчик ХОлла ( если это был он ) выглядел так .

nik863
Все правильно, это он, датчик Холла.

s237 если не секрет чем заменили IGW30N60T в косом ?

на elitech е стоит всё же трансформатор тока типа как на снимке, только он висит просто на выходном проводе

AC/DC
Не секрет. Дело в том, что там штатно стояли не IGW30N60T, а IKW30N60T. На корпусе они имеют маркировку К30Т60. У меня остался один такой целый. Прозвонил я его своим, давно сделанным прибором для проверки транзисторов в статике, потом решил подобрать из серии K30N60, полное название IXSK30N60BD1 (наверное такое, потому что там этих названий много). Сравнил их на приборе, не совсем оно конечно, но различия не очень большие. Вот их и поставил. Вначале думал как его запустить от внешнего питания, но не придумал. Тогда запустил его через ЛАТР на всего 2 шт транзисторах, по одному в плече. Заработал. Нагрузил его на стенде немножко (до 50А) работает. Потом уже допаял все оставшиеся танзисторы. Поскольку установленные транзисторы чуть слабее при температуре 100 град, думал как немножко уменьшить максимальный ток. Но резисторов много в блоке управления и на датчике Холла их еще 2 шт. Короче не уменьшал я ток. Рискую, конечно, но так и отдал. Время покажет, чем оно закончится. Впервые такой аппарат.
Единственное где я лоханулся, так это то, что я ничего на этот раз не законспектировал, а надо бы. Мало ли.

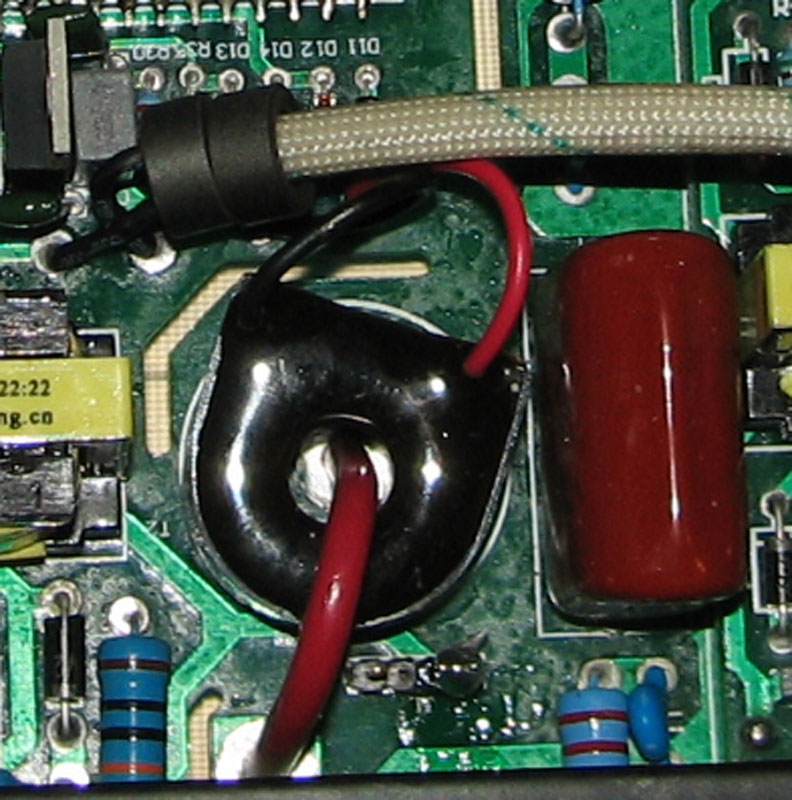

Александр65 А вот на этом последнем снимке, так это обычный трансформатор тока. Да он состоит из катушки, но называется он ну никак не датчик Холла, а обычный токовый трансформатор (ТТ).

Привет! Подскажи пожалуйста по моему аппарату, как мне победить схему управления. что и где посмотреть? выходит, что вырубает его блок снижения напряжения?

Александр65
Не знаю чем подсказать. Отдал я этот аппарат, о чем и написал в предыдущем сообщении. На столе его к меня сейчас нету. А блок управления у меня работал.

Да резюк скоре всего номинал сменил, который сигнал БСН отключает. Бывает такое и на других аппаратах. Без нагрузки 12 вольт держит, а при замыкании сигнал не изменяется. Вот он в БСН-е и завис.

поставил перемычку на выходе оптрона, появились управляющие импульсы, теперь остаётся вычислить дохлый элемент. написал в ближайший дилерский сервис по вопросу покупки этой платы, определили цену в 6т.р. я аппарат за 7 брал. ну это их уловка думаю всего лишь, что бы я им отправил на ремонт. так это надо полгода ждать. пока попутная лодка пойдёт, потом несколько перегрузок на попутных и т.д и т.п.

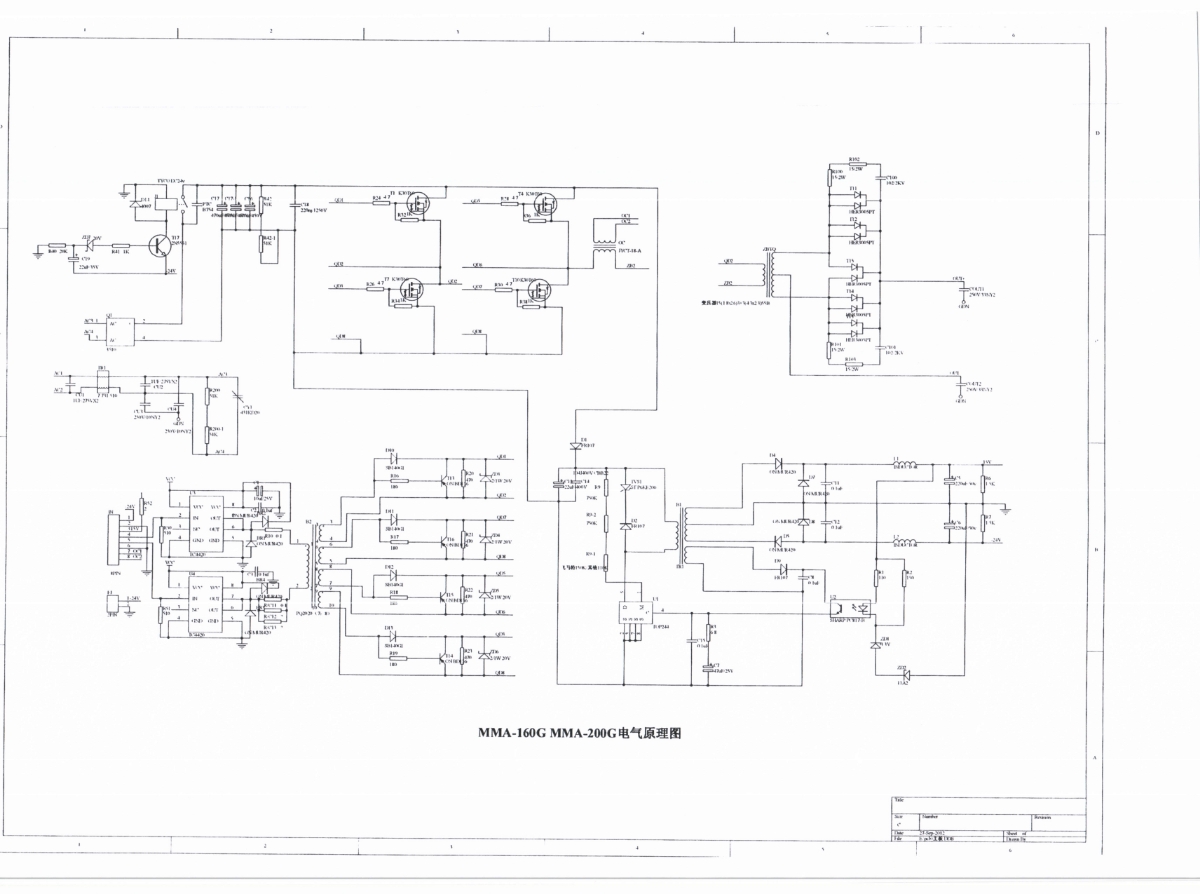

У меня вопрос, может так и оставить? или всё же попытаться искать? Трудность заключается в отсутствии нормальной схемы с подписанными номиналами деталей

Не успел Вам это посоветовать. Домой ехал. Оставьте так. Поджиг лучше будет.

замыкал через сопротивление 56 Ом, может накоротко зацепить?
прозвонил в ближнем окружении резисторы, все в номинале.

Закоротите перемычкой.
