Спасибо за ответ и совет - да, понимаю, что для человека без опыта все достаточно сложно. По сути предложенного, прошу пояснения.
Под "сетевыми банками" понимаются выходные диоды? Если да, то прозвонил силовые клеммы - кз не обнаружено (в одном направлении ноль, в другом мультиметр показал около 330 мВ).
Про проверку силового транса не очень понятно: у трансформатора около 20 выводов и какой из них звонить без схемы... в общем-то тот еще квест.

Всё написал согласно прдложенного"куска" схемы и реле указал и резистор сгоревший.С такими познаниями не делайте с аппаратом ничего,пожалуйста.Желание самостоятельно ремонтировать,похвально,но не здесь.Извините.

Сетевые банки (литы) - электролитические конденсаторы, фильтрующие выпрямленное диодным мостом напряжение сети.
Силовой транс - основной трансформатор преобразователя. Есть у него первичная обмотка и вторичные.
Дежурка (тут ее нет) - отдельный источник питания, обеспечивающий работу управления, охлаждения.
Сила - транзисторы (и рекуперационные диоды), которые непосредственно подключены к первичной обмотки силового трансформатора.
Драйвер - то что непосредственно управляет "силой".
Управа - схема контроля всего происходящего.
Чую это уже не просто жаргон электронщика, а истинные термины))) Поэтому в Ваших же интересах отдать сей аппарат мастеру

Sla70,

Давайте постараемся вернуться на шаг назад. Я обращаюсь в этот форум не просто так, а с целью - починить самому.
Если Вам сложно дальше продолжать диалог (действительно, десятитысячный "чайник" обращается с вопросом как починить телевизор), то это Ваше право.
Но ведь все с чего-то начинают. Вы можете не переживать за мою жизнь и здоровье - я не самоубийца.

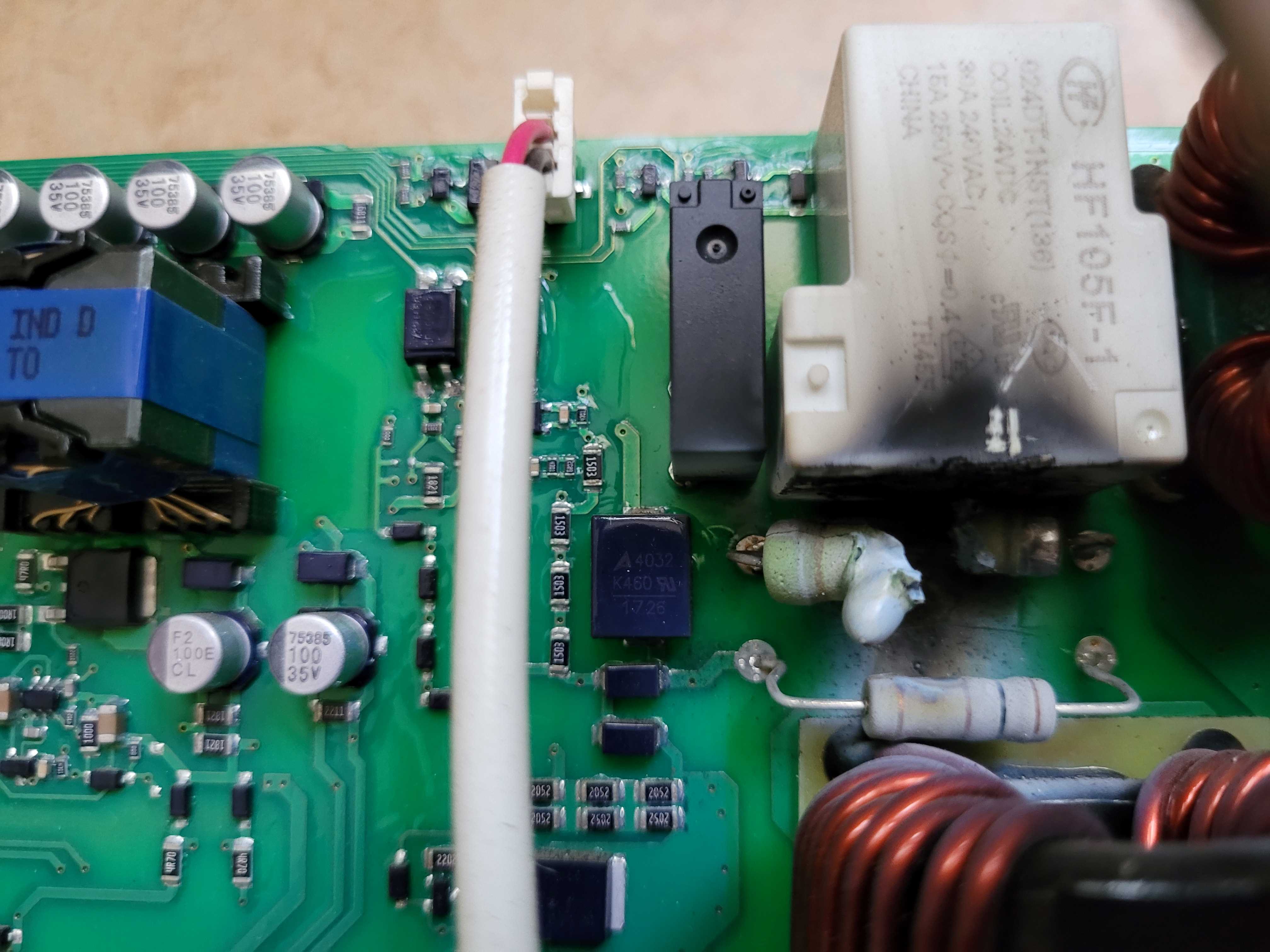

Вы прекрасно изложили вероятную суть проблемы: сгорел резистор "мягкого пуска", возможно из-за реле RL02X04B.
Из чего я сделал вывод, что (a) меняется сам резистор R02P01=47ом, (b) меняется реле HF105F-1 024DT-1NST(136), что и собираюсь сделать. Дальше не полезу.
Я посмотрел схему, посмотрел инвертор и всего лишь спросил уточняющий вопрос (именно для того, чтобы не наделать ошибок) RL02X04B = HF105F-1?
(там рядом другое реле на меньший ток RL02X03B = HF46F-G).
А еще спросил про номинал соседнего резистора, который не попал на эл.схему:

Всё верно,меняется "..сам резистор R02P01=47ом, (b) меняется реле HF105F-1 024DT-1NST(136)..".Соседний резистор,10ом идёт на запитку дежурного БП,у него видно просто опален блок.Простая замена реле может ничего не решить.Ведь реле имеет свою схему включения и если она не работает,то вся нагрузка при включении идёт через резисто 47ом и он сгорает.Сгорает он также по причине КЗ в силовых цепях аппарата,он как бы является предохранительным ещё.Можно обойтись без реле и этого резистора,но тогда при включении вилки в розетку будут неприятные искры,потому как силовые конденсаторы имеют свойство заряжаться и при этом потреблять зарядный ток на уровне КЗ.Прежде чем всё таки дальше "влезать" в ремонт,начните с прочтения ,а затем понимания процессов в сварочных аппаратах с книги "В.Я. Володин. Как отремонтировать сварочные аппараты своими руками".

Я ставлю туда что под руку попадётся. Вот есть упаковка УЛИ2 620ом.
А родной ещё найти надо. Прекрасно работает,только заряжается чуть дольше.

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

Добрый день. Имеется в ремонте аппарат KRAFT&DELE KDMMI-180A. Частота управляющих сигналов на силовых транзисторах 75 кГц.
Транзисторы ИГБТ. Мне кажется это замного. Может кто может померять, какая частота должна быть.

Я не знаю. Но если аппарат работает и при этом транзисторы не греются,то в самый раз.

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

Так в том-то и дело, что я опасаюсь включать высокое на транзисторы. Аппарат пришел в ремонт после самостоятельного ремонта. И стояли сгоревшие ИГБТ, разная смесь. Вот я и думаю, может родные там были мосфеты?

KMI ,это ведь ваша тема ,сообщение #5906857
" https://mastergrad.com/forums/t182868-r ... st-vtoraya " ,неужели не помните какие транзисторы стояли .Родные,SGT40N60FD,ставить лучше FGH40N60SMD.

Так в том то и дело, что аппарат такой был раньше, но неисправность была в плате управления. А силовая стоит так, что транзисторов не видно.
Поэтому и неизвестно что там было тогда.

Продолжение истории может кому будет полезно:
В своем аппарате ( это был KRAFT@DELE KDMMI-180) уменьшил частоту управляющих сигналов до 57 кГц. Здесь стоит ШИМ UC3845. На 4-ом выводе конденсатор 1000 пФ увеличил до 1200 пФ. Транзисторы поставил CRG60T60AN3H куплены на алиэкспресс в магазине KUK Store. Аппарат работает.

Всем здравия!
Отдали россыпью, в дар TELWIN TECHICA 144, ТГР отсутствует. Поиск по сайту результата не дал, или так искал... Подскажите данные по ТГР-у, индуктивность первички и одинаковое ли количество витков во вторичках и первичке (коэффициент трансформации). Оригинального трансформатора не найду, да и смысла особого не вижу. Намотаю на том, что есть под рукой, или поломаю и склею кольцо или на каком нибудь Ш-образном феррите с разбора.

_________________
Ученье свет,а не ученье-чуть свет и на работу.

Проще на кольце намотать. Витков одинаково. 0,7-1мГн индуктивность примерно. Сколько войдет витков. Провод - хоть витой парой сразу все. Если прям чтоб хорошо было то каждую изолировать термоскотчем и колечко шлифануть чтоб края не острые были

Колечко же желательно сломать и склеить?

Понял, спасибо!

Так колечки то разные, типоразмер , можно и по 100 вит уложить. Есть еще в закромах МГТФ, идеальный кандидат! Шлифануть кольцо, это обязательно, если не зарубежного производства, покрытые компаундом.
