SG3525. Только в отличие от дона четыре здоровых транзистора ТО220
управляют ТГРом.

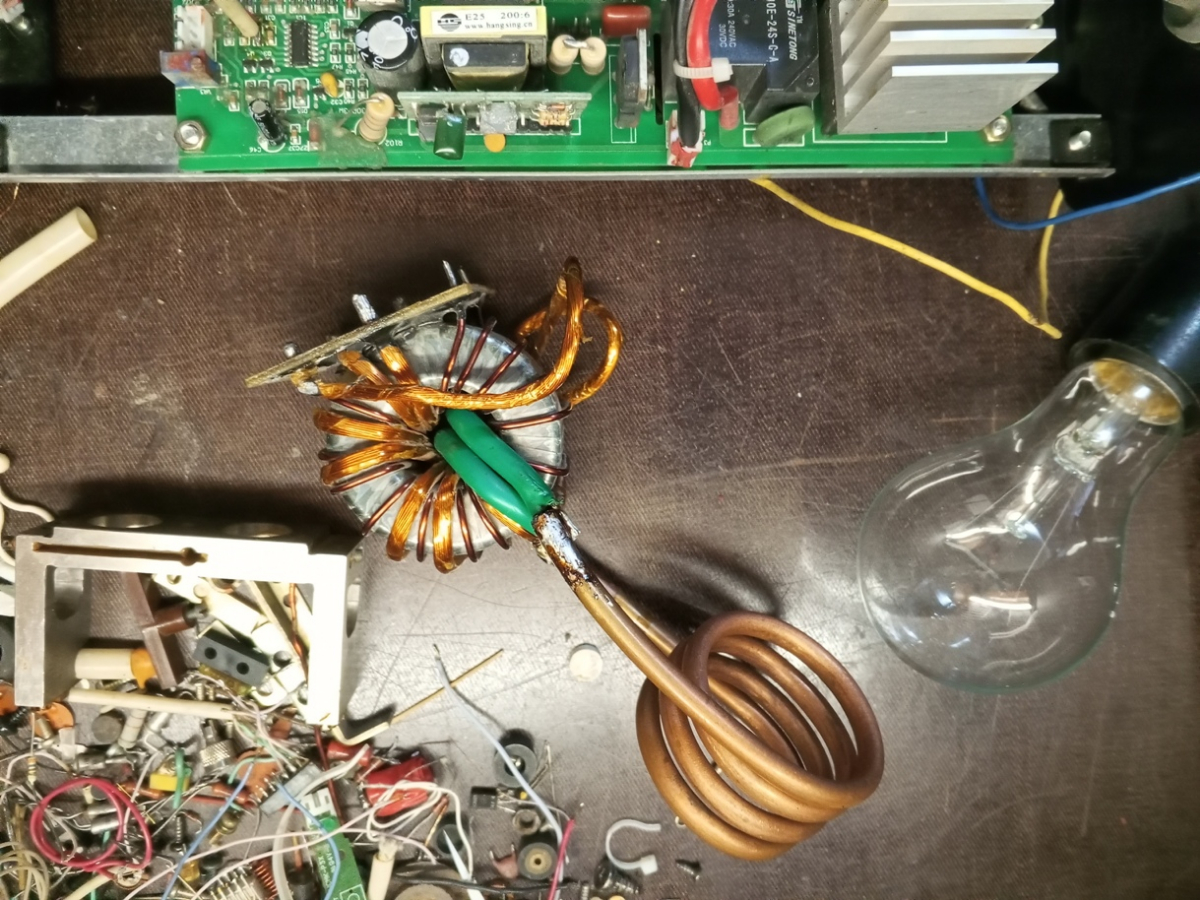

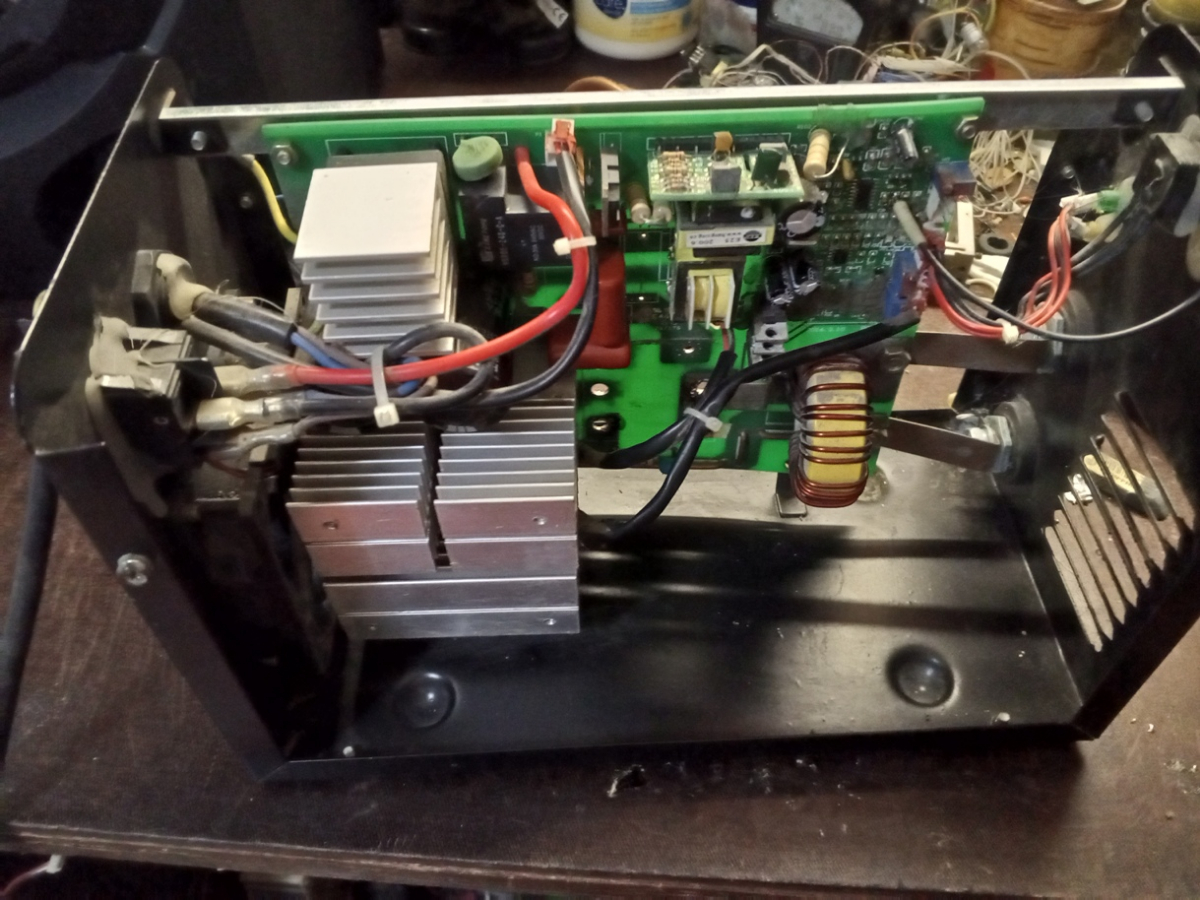

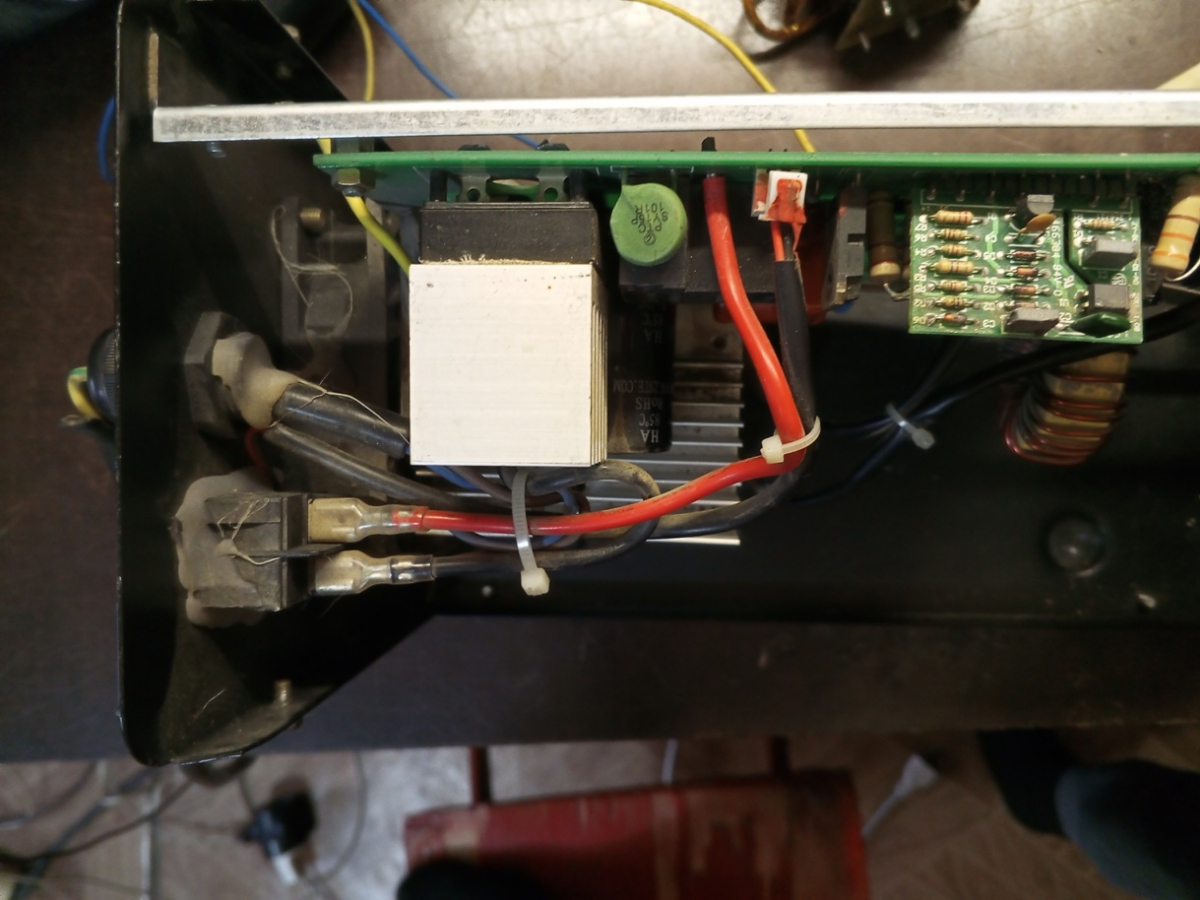

Потроха частично вынуты, курочится потихоньку в индукционный нагрев.

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

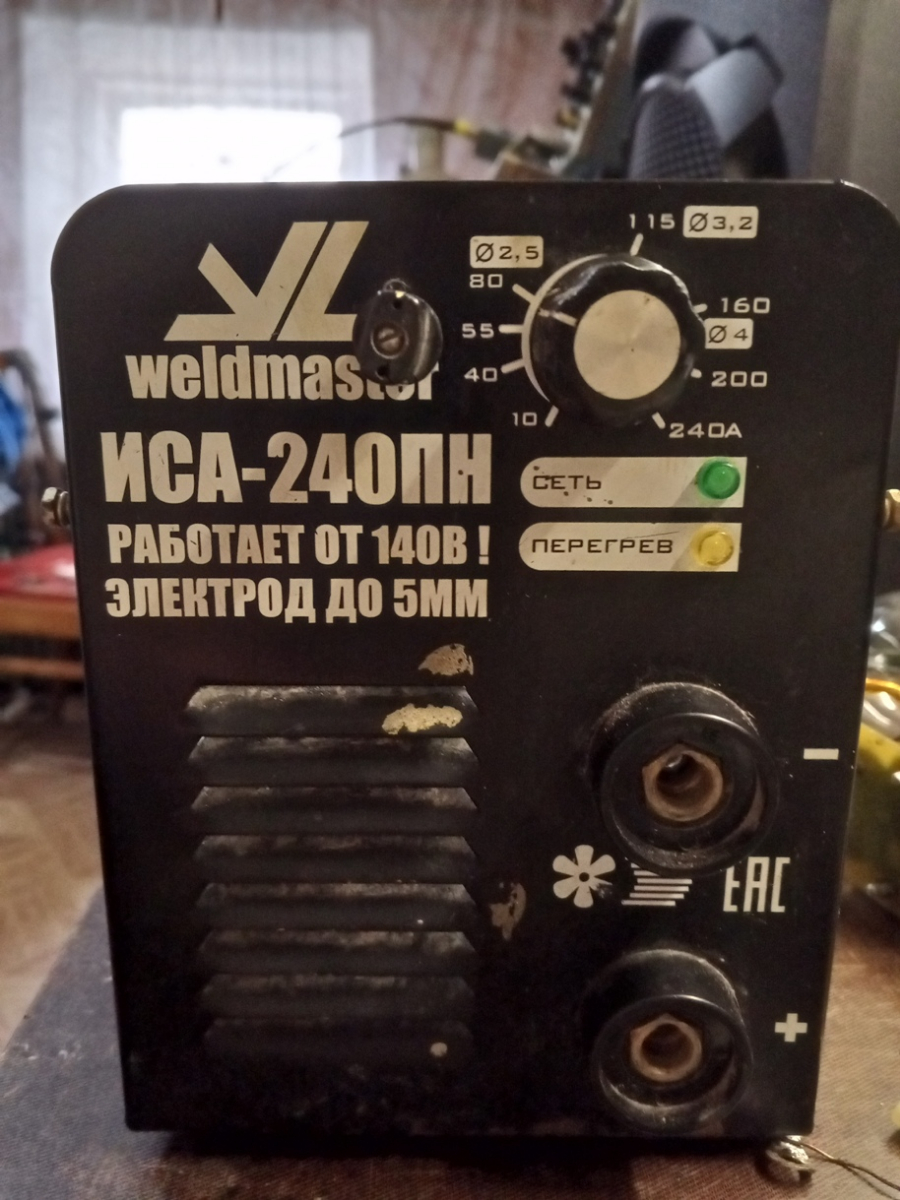

У тебя Weldmaster ИСА-хххПН на 3525, у меня был Искра ИСА-220ПН на 3846.Да, у них схемы разные.Наиболее подходящая схема на 3525,САИ-160C/160M,вот только не могу найти у себя в "закромах".Она так и ищется схема САИ-160C/160M .Или схема Свитязь СА-245

Не находится. Все ссылаются на РЕСАНТОподобные. А мой уникум скорее ДОН-подобный. Хочу проверить как отработает схема защиты по току.
Не могу отследить куда уходит сигнал от токового трансформатора.

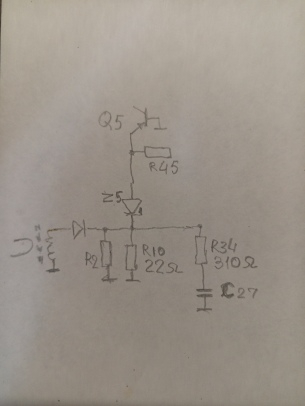

Всё что удалось нарисовать.Дальше теряется. Думал что приходит
на сдвоенный операционник,что стоит ниже. Но туда не приходит
ничего,и вообще это непонятно что за микросхема. Маркировка
затёртая.Масса на 4ноге,+12 на 7ноге. Прям беда. А ведь
подходит он для индуктора,как нельзя лучше.

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

Приходит скорее всего на CA3140.Вот просил же сделать хорошие фото и озвучить состав?!

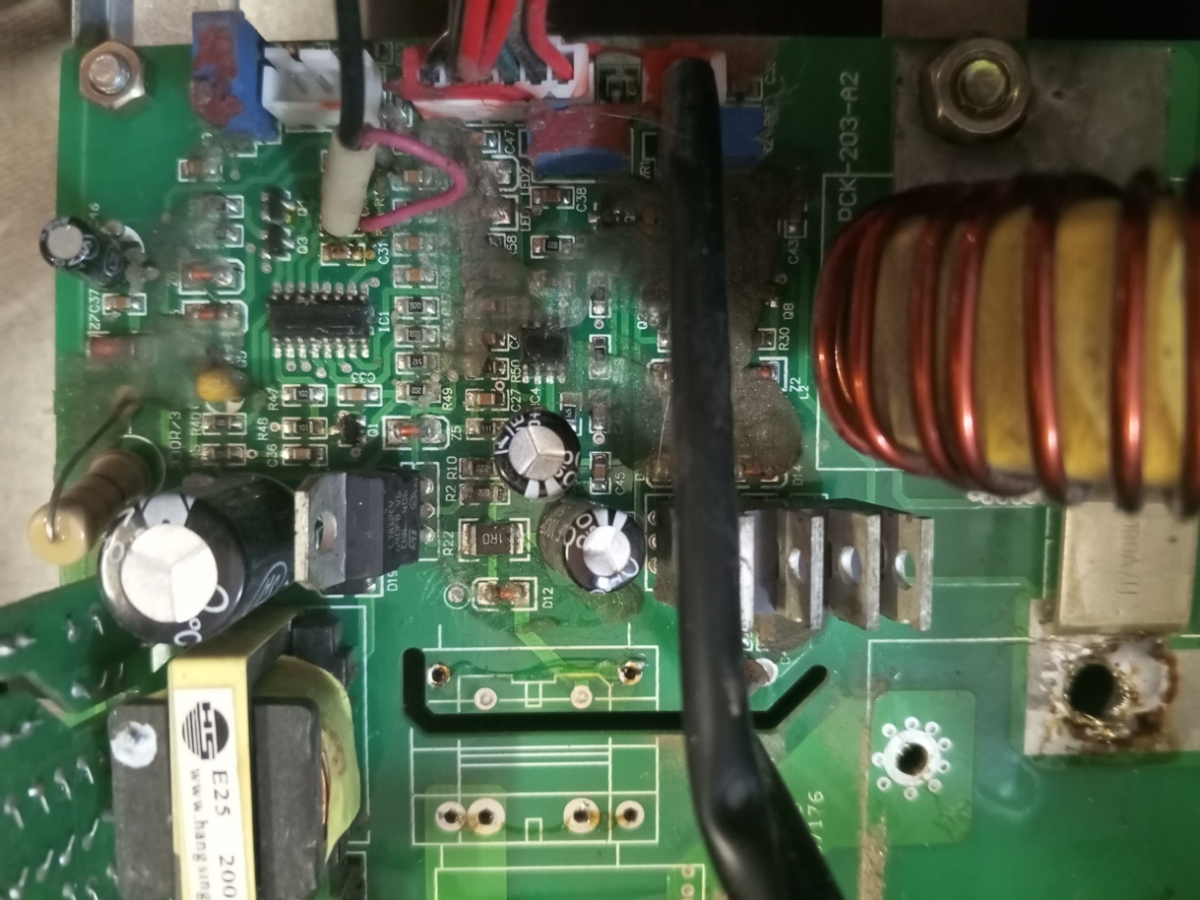

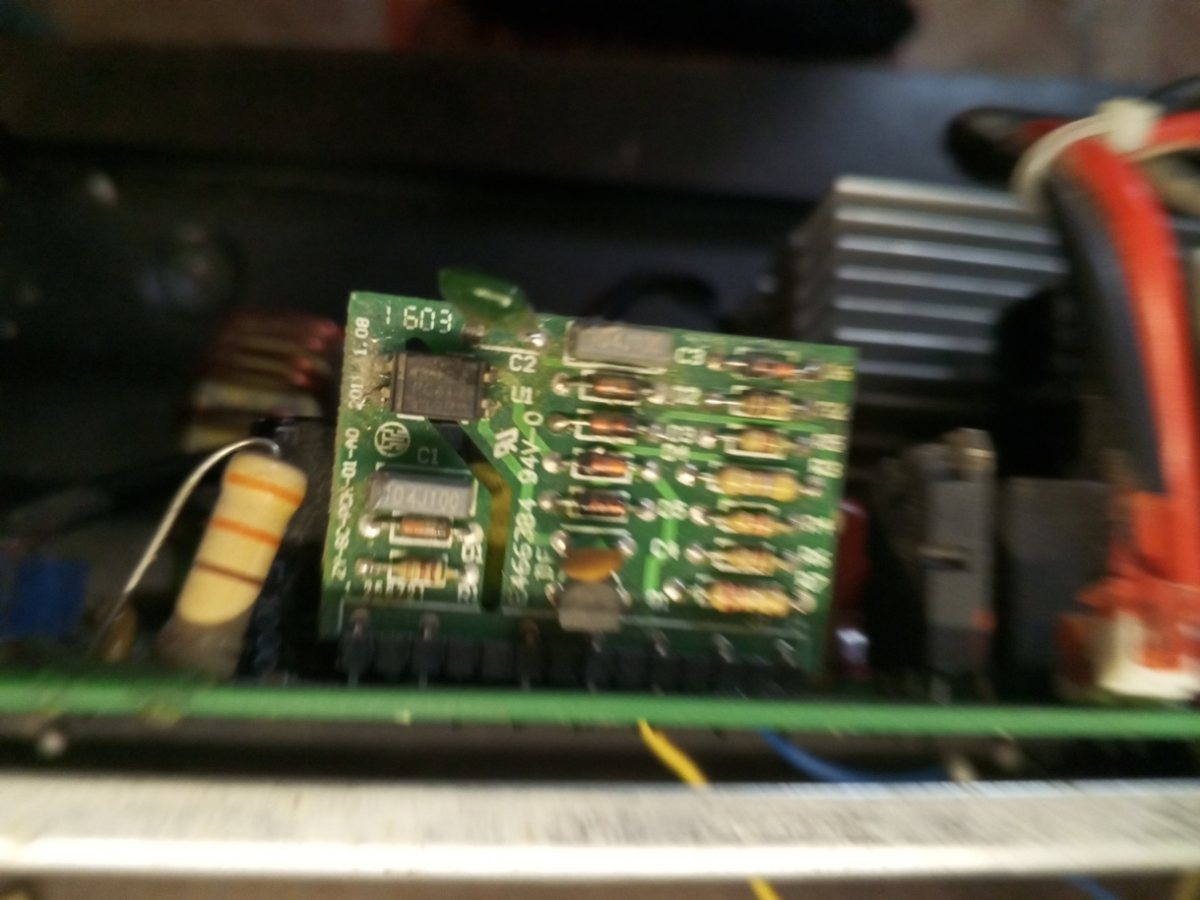

СА3140 подходит. ещё SG3525 и больше микросхем нет.Дежурка
похоже на рассыпухе сделана. Зато SMDшных светодиодов понатыкано,
что то светится под радиаторами транзисторов,и рядом с восьминожечной
микросхемой пара штук. ЧуднОй аппарат.

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

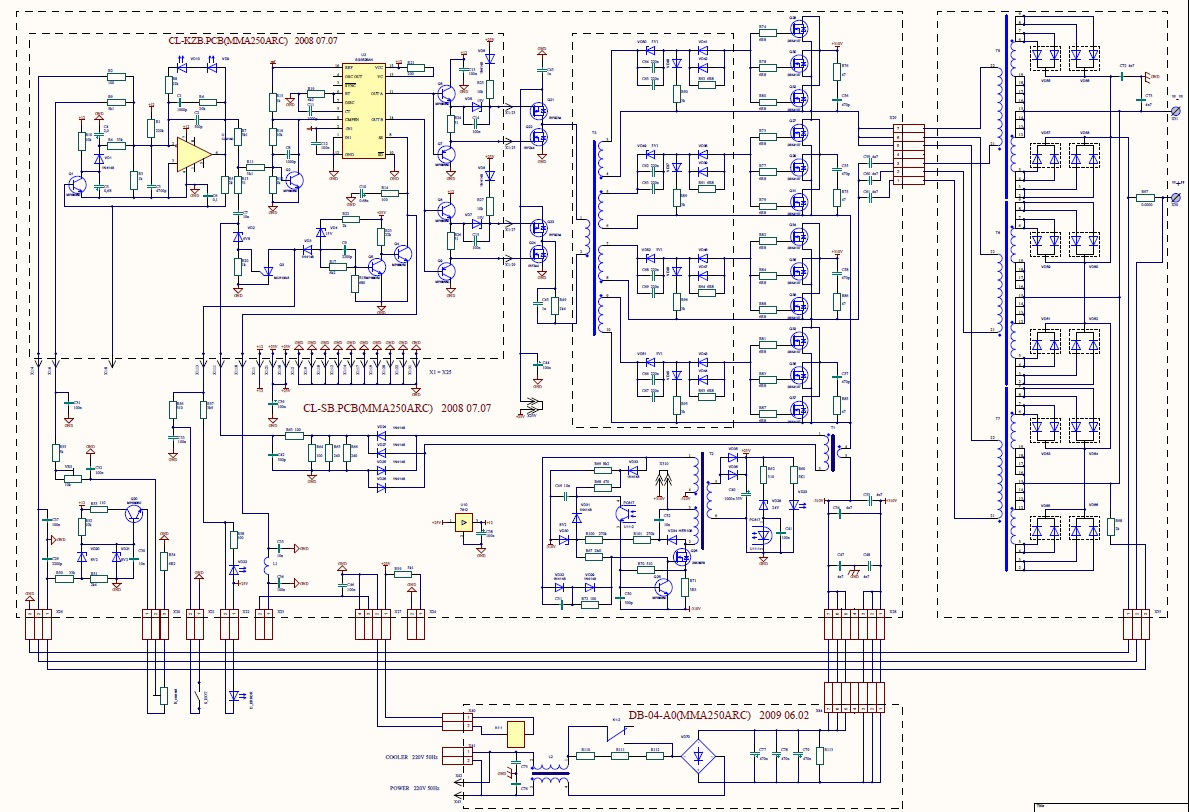

После такого "развёрнутого" описания,на ум приходят схемы САИ-250,ну и АИС-150.

Если это СА3140,то на входе-выходе 2,3 ноги ноль вольт ,на выходе тоже ноль.
Зато при касании щупом вольтметра 1 и 8 ног, светятся красные светодиоды на плате,
и перестает работать инвертор,типа в защиту. при убирании щупа начинает работать опять.

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

В принципе аппарат у тебя перед глазами,потому ,что и как измеряется не вижу.Могу только посоветовать,по таким схемам делались первые Brim-ы,ARC разных мастей и принцип работы хорошо описан в книге "В.Я. Володин. Как отремонтировать сварочные аппараты своими руками", вот как раз после прочтения и определишься с CA3140, принципе работы и назначении.

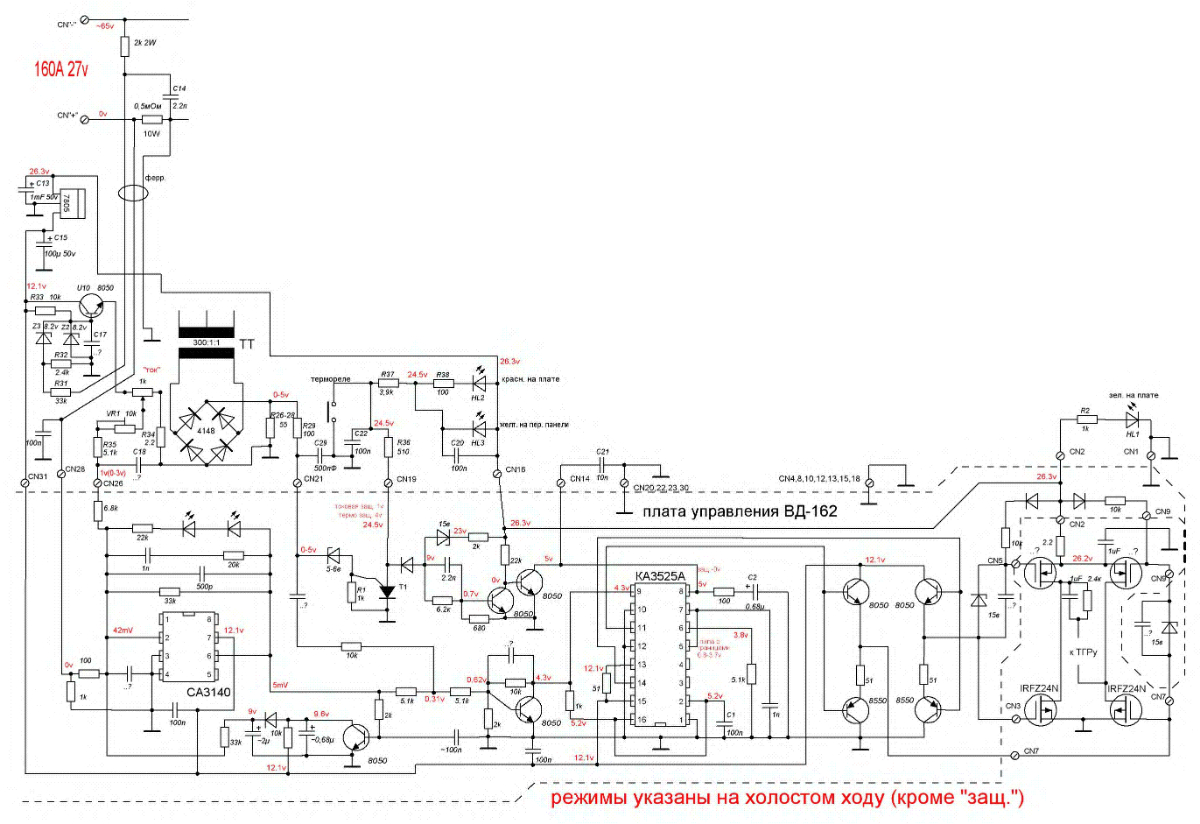

Вот нашёл у себя же в завалах документации за лет пятнадцать самый близкий вариант. Только в нем не мост,а полумост,только два транзистора силовых установлены.А на другом конце первички по два конденсатора по 4.7мк.на плюс и на минус. И выпрямитель токового трансформатора не мостом,а одиночный диод.

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

Нужна схема PRESTIGE 220/S pro.если возможно,поделитесь схемой.С уважением Igor1.tadarir@mail.ru

Здравствуйте,

Помогите со схемой GYSMI E200FV - очень нужна. Готов купить по разумной цене.
