staska

Заголовок сообщения:

Добавлено: 06-09, 21:28

Завсегдатай

Зарегистрирован: 09-06, 11:29
Сообщения: 387

Maikl писал(а):

staska писал(а):

Когда приедут епкосы, разберу все второй раз промерю сигналы.

Было бы очень интересно. :good:

Давненько, когда занимался УМЗЧ высокой верности звучания, приходилось заниматься расчётами в т.ч. и выделяемой мощности на транзисторах. Так вот, насколько помню, максимум выделяемой мощи на транзисторах соответствовал 1/3 от номинальной нагрузки УМЗЧ. Т.е. в твоём случае чуть больше 800Вт. Могу и ошибаться (давно было, да и формулы забыл :blush:

). Судя по фоткам "чистый синус" не совсем чистый, т.к при столь незначительных габаритах транса, радиаторов и выдаваемой моще 2,5кВт, ИМХО, его не получить, загнав синус от гены синусоидального сигнала на вход моста.
Жаль, что в приведенном прайсе не нашёл Кгар. выходной напруги для разной нагрузки :live-14:

Выход держит стабильно, гонял от 20 до 800 ватт постоянно намеренный кпд 89%. Кратковременно давал до 2 квт, но не держит аккумулятор - просадка напряжения до 9 вольт и отрубание инвертора. Нужно нормальный аккумулятор,пока только один.

Уложу малую спать и замерю сигналы.

Вернуться к началу

staska

Заголовок сообщения:

Добавлено: 07-09, 01:13

Завсегдатай

Зарегистрирован: 09-06, 11:29
Сообщения: 387

Снял видео с сигналами:

Первичка - шим с периодом примерно 50 мс - 20 кГц
http://www.youtube.com/watch?v=0LMDxI-TbUE

Осциллограф с двойной разверткой, "походил" по синусе, видно как шим растет с нуля до почти полного и назад к нуля.

http://www.youtube.com/watch?v=LpJFq0yY ... e=youtu.be
Выход - как бы и чистый синус, нету признаков несущей. Также переключал нагрузку - напряжение не прыгает.

ПС. размеры трансформатора - 16х13х7 см.

Вернуться к началу

Maikl

Заголовок сообщения:

Добавлено: 07-09, 07:27

Магистр

Зарегистрирован: 31-12, 20:51
Сообщения: 5886
Откуда: Ростовская обл.

staska
Спасибо за видео, поглядел оба. Как и предполагал, "чистым синусом" рулит цифра.

ЗЫ. Когда снимаешь видео осцил. камеру следует устанавливать "рожей" на экран скопа. Параметры развёртки и др. можно сопровождать коментом по ходу съёмки или буковками в посте.

_________________
Есть только миг между прошлым и будущим, именно он называется ЖИЗНЬ ©

Вернуться к началу

Maikl

Заголовок сообщения:

Добавлено: 10-09, 19:58

Магистр

Зарегистрирован: 31-12, 20:51
Сообщения: 5886
Откуда: Ростовская обл.

Разгребая завалы своих "тумбочек" для отправки содержимого на ПМЖ, наткнулся на давно припрятанный и надёжно забытый транс от какого-то бесперебойника. Чижолый зараза :smoon:

Размеры 173мм х 143мм х 82мм, окно 85мм х 28мм. Обмотка НН выполнена медной шинкой толщиной 2,5...3мм (примерно). Остальные размеры измерениям недоступны, а ломать заводской транс жалко :live-14:

Так шты "синус" буде из чего ляпать

staska,
как обстоят дела с проведением опытов?

Если бы я знал результаты, то можно было бы напрягать "дырявое серое" дальше

_________________
Есть только миг между прошлым и будущим, именно он называется ЖИЗНЬ ©

Вернуться к началу

Трибун

Заголовок сообщения:

Добавлено: 10-09, 22:13

Магистр

Зарегистрирован: 12-09, 23:03
Сообщения: 9356
Откуда: Саратов

Maikl писал(а):

Размеры 173мм х 143мм х 82мм, окно 85мм х 28мм. Обмотка НН выполнена медной шинкой толщиной 2,5...3мм

Солидный товарищ.

_________________
Время - лучший эксперт. ОНО может блестеть так же, но золото дольше.

Вернуться к началу

staska

Заголовок сообщения:

Добавлено: 10-09, 22:27

Завсегдатай

Зарегистрирован: 09-06, 11:29
Сообщения: 387

Maikl писал(а):

как обстоят дела с проведением опытов?

Если бы я знал результаты, то можно было бы напрягать "дырявое серое" дальше

"Заборно" То есть, стою над головой заборо-строителей, не до опытов.

За то сегодня поднял купленный на ебей инверторный генератор на 1 кВт. Как всегда у кэтайцев подвели электролиты. 14 кг весом всего то. При сравнению с другим генером на 2.5кВт и весом в 39кг - и тише и боле экономно по топливе.

Транс красавец, размерами ка и мой примерно, не помните какой был упс ?

Вернуться к началу

Maikl

Заголовок сообщения:

Добавлено: 10-09, 22:52

Магистр

Зарегистрирован: 31-12, 20:51
Сообщения: 5886
Откуда: Ростовская обл.

staska писал(а):

не помните какой был упс ?

не помню, давно было.

_________________
Есть только миг между прошлым и будущим, именно он называется ЖИЗНЬ ©

Вернуться к началу

Maikl

Заголовок сообщения:

Добавлено: 11-09, 17:59

Магистр

Зарегистрирован: 31-12, 20:51
Сообщения: 5886
Откуда: Ростовская обл.

staska
почитай вот это: http://flyfolder.ru/files/32575351 (2МВ) - п/мост с естественным ограничением тока нагрузки и тока КЗ (автор поста предложенной "на здесь" топологии thickman). После прочтения можно будет потрындеть.
Кстати, лабу на столе в "железе" по настоящей топологии сотворил. Результат положительный. :good:

"Свечкой" владеешь?

_________________
Есть только миг между прошлым и будущим, именно он называется ЖИЗНЬ ©

Вернуться к началу

staska

Заголовок сообщения:

Добавлено: 11-09, 21:37

Завсегдатай

Зарегистрирован: 09-06, 11:29
Сообщения: 387

Maikl писал(а):

"Свечкой" владеешь?

Да. Спасибо этому форуму и Valvol лично.

Вернуться к началу

Maikl

Заголовок сообщения: Re:

Добавлено: 16-11, 20:37

Магистр

Зарегистрирован: 31-12, 20:51
Сообщения: 5886
Откуда: Ростовская обл.

Для проведения опытов прикупил СБ Exmork.
Было бы интересно измерить к-во вырабатываемой эл.энергии за сутки, неделю, месяц. Таких счётчиков эл.энергии не встречал. ПМСМ, можно сотворить что-либо похожее на проце, но с ними дружбу не вожу :live-14:

Может у кого-либо есть более простые схемки, предложения, идеи по учёту вырабатываемой эл.энергии СБ ?

_________________
Есть только миг между прошлым и будущим, именно он называется ЖИЗНЬ ©

Вернуться к началу

neon

Заголовок сообщения: Re: Солнечные электроисточники

Добавлено: 16-11, 22:39

Активный участник

Зарегистрирован: 10-05, 12:09
Сообщения: 279
Откуда: Казань

большинство счётчиков с датчиком тока на остове шунта обладают измерением электрической мощности в цепях с постоянным током.

_________________
«То, что я понял, — прекрасно, из этого я заключаю, что остальное, что я не понял, — тоже прекрасно».

Вернуться к началу

Трибун

Заголовок сообщения: Re: Солнечные электроисточники

Добавлено: 17-11, 01:02

Магистр

Зарегистрирован: 12-09, 23:03
Сообщения: 9356
Откуда: Саратов

Maikl писал(а):

Может у кого-либо есть более простые схемки, предложения, идеи по учёту вырабатываемой эл.энергии СБ ?

Некоторые совковые приборы имеют ртутный счетчик наработки. Грубо, но можно учесть им заряд.

_________________
Время - лучший эксперт. ОНО может блестеть так же, но золото дольше.

Вернуться к началу

Maikl

Заголовок сообщения: Re: Солнечные электроисточники

Добавлено: 17-11, 07:24

Магистр

Зарегистрирован: 31-12, 20:51
Сообщения: 5886
Откуда: Ростовская обл.

neon писал(а):

например, - какие (марка...) ?

Трибун писал(а):

Некоторые совковые приборы имеют ртутный счетчик наработки. Грубо, но можно учесть им заряд.

не знаком, поясни, пжл.

Вернуться к началу

Dizel1

Заголовок сообщения: Re: Солнечные электроисточники

Добавлено: 17-11, 13:29

Магистр

Зарегистрирован: 08-01, 16:57
Сообщения: 3260
Откуда: когдато Чернигов

Maikl писал(а):

не знаком, поясни, пжл.

- на советских осциллографах, генераторах и прочей измериловке - сзади вещица похожа на градусник
вот http://ru-radio-electr.livejournal.com/595915.html

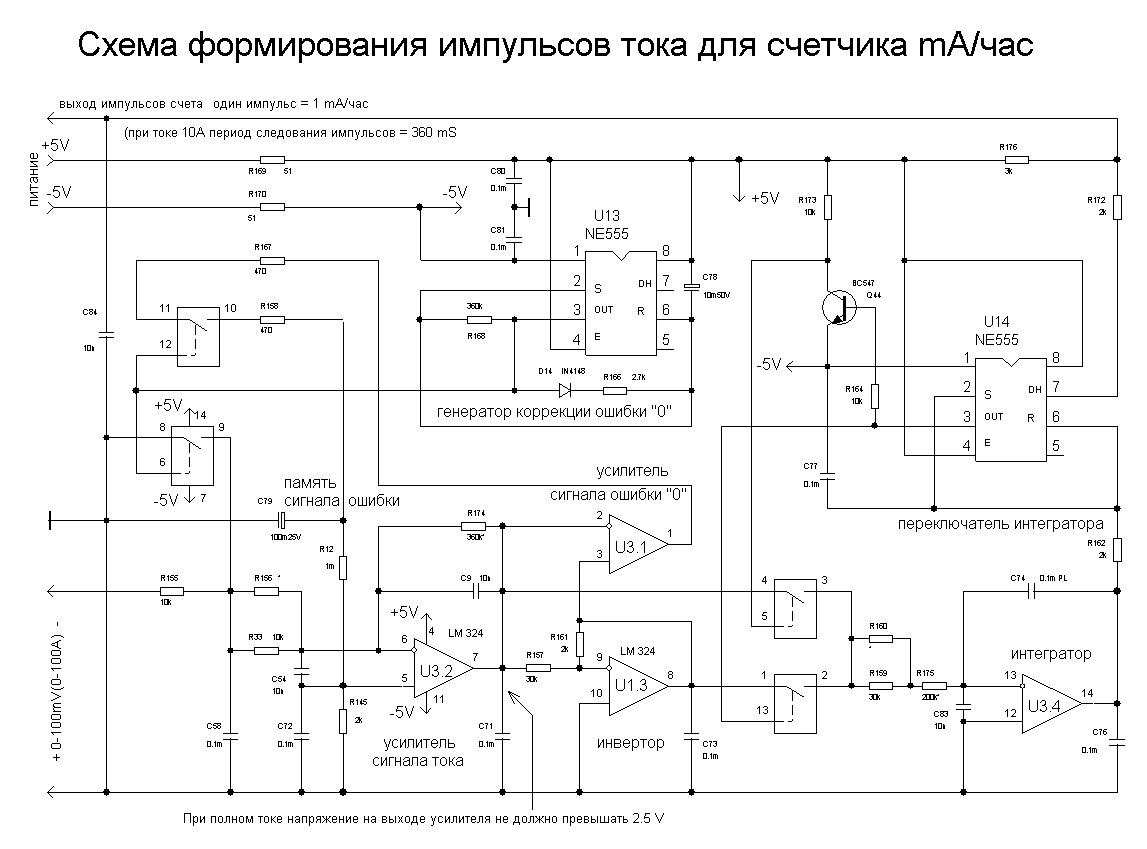

вот Вам схема счетчика ампер часов http://www.bvp.com.ua/Files/Scheme_AHM.gif отсюда http://bvp.com.ua/Production.php?Show=BVPAHM

_________________
Стрелой горящей поезд режет темноту
послушный неизвестным силам .......
....В руках билет, чтоб мог ты с поезда сойти
И не играть в игру чужую
Но нет того, кому ты можешь предъявить
Свой тайный пропуск в жизнь другую (С)Ария

Вернуться к началу

Maikl

Заголовок сообщения: Re: Солнечные электроисточники

Добавлено: 17-11, 20:45

Магистр

Зарегистрирован: 31-12, 20:51
Сообщения: 5886
Откуда: Ростовская обл.

Трибун & Dizel1
спасибо за полезную инфу! :good:
