Как можно держать резонанс в контуре индуктора,если мы засовываем железяки туда,и индуктивность плавает не по детски?

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

Чёрт,ответы уже есть,главное прочитать это с начала.
Только ссылки уже не работают. Вопрос снят.
з.ы.

А если ферритовыми бусами набить ?

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

Там обсуждалось что лучше по трубке пропускать,воду или масло.
А кто нибудь считал,сколько киловатт уностится на излучение,
конвекцию и с горячей водой. Насколько меньше можно было
сделать инвертор,если избежать этих теплопотерь? Трубку
медную бы хромировать зеркально,и теплоизоляцию между
ней и тиглем проложить для начала.

А К75-24 годятся ,сколько КВАР могут пропустить через себя ?
И частоты. Не могу найти информацию. просто есть их много.

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

Элементарно, Ватсон..
Считаешь площадь поверхности конденсатора в квадратных сантиметрах. Делишь её на 40. Получаешь активную рассеиваемую мощность- Pa. Мощность делишь на тангенс. Получаешь реактивную мощность Pr в ВАр.
Pr= 2pi*f*C*U^2 => U=корень(Pr/(2pi*F*C))
Данные в СИ единицах
Подставляешь в формулу данные и имеешь прикидочную оценку.
По крайней мене для полипропиленовых конденсаторов работает надежно.
PS. К75-24 для индукционного нагрева я бы не стал использовать. Хиленькие..

А из т.н. электронных трансформаторов можно сделать индукционный нагрев?
Правда мне попадаются всё больше мелкие.

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

Вот.
http://flyback.org.ru/download.php?id=7053

з.ы. Кажется знаю, почему тиристоры относительно надёжны и мало греются
в любых режимах. Потому что он выключается всегда при нулевом напряжении
и нулевом токе.

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

https://www.chipmaker.ru/blogs/entry/2171/
Вот. Без конденсаторов в цепи индуктора.

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

конденсатор в первичке, всё тоже самое

Вы уверены что они резонансные?
А почему они не поставили с вывода первички два конденсатора на плюс и на минус,как это сделано в ДОНах ? Кстати в ИСА240 моём целых два по 4м7х400в
полипропиленовых стоят на плюс и столько же на минус. А у чувака с чипмакера только 0.2мк.

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

4м7 - это не для резонанса, а для развязки и защиты, Для того же , для чего 1мкф в компутерном БП ставят в разрыв первички

Значит эти 4м7 полипропиленовые, то что доктор прописал для установки
в баян последовательно с индуктором ? Либо другой вариант,ставим вместо
них 0.2мкф ,как на чипмейкере,а баян вообще не нужен.И почему бы не поставить два по 0.1 на плюс и на минус, чтобы была симметричная
полностью схема. Резонанс в первичке пропадёт ?

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

А если последовательный контур из конденсатора 0.2 мкф с индуктивностью первичной обмотки совпадёт с частотой инвертора,и нагрузит его нулевым сопротивлением,что будет ?

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

Надеюсь, первичная обмотка связана с вторичной, к которой подключена нагрузка? Если так, то нагрузка внесет свое сопротивление потерь, которое сделает сопротивление контура ненулевым.
Если же потери недостаточные (незагруженный индуктор), то могут быть проблемы. Чтобы их не было, надо делать токовую защиту, которая будет выключать инвертор или уводить его частоту в сторону от резонанса.

_________________
"Древние украли все наши лучшие идеи!"
- Марк Твен.

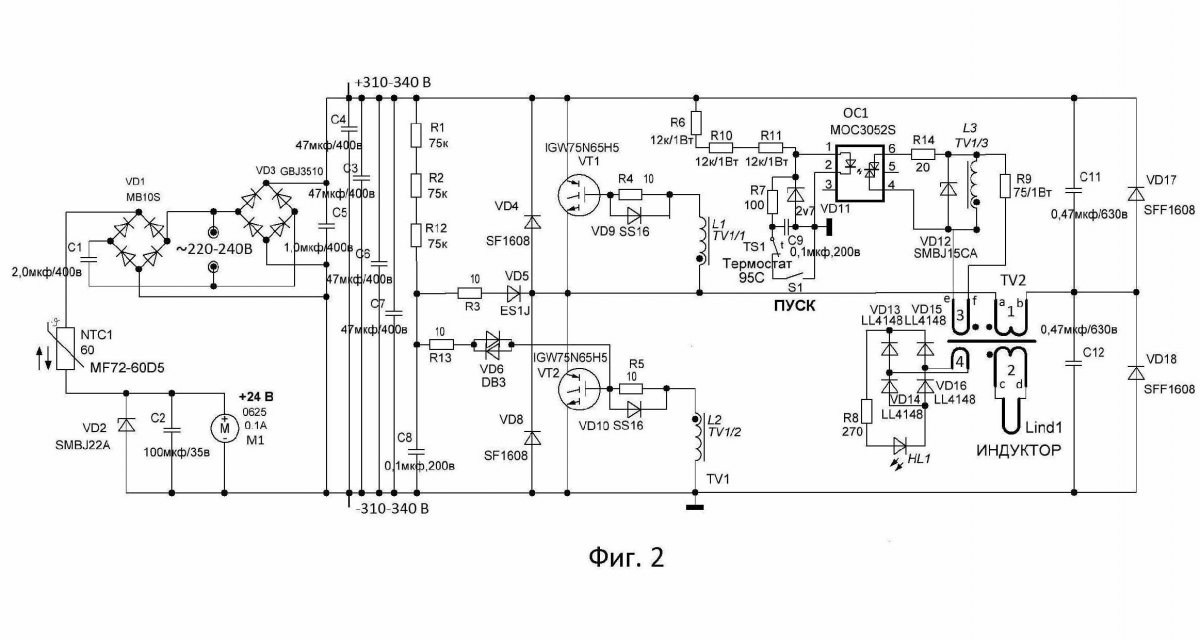

Сегодня мучили МИКРОШУ-2000
https://www.shtampik.com/photo/mikrosha-2000-sxema/1
Нагрела килограммовую железяку диаметром 30 до тёмно-красного
каления за три с небольшим минуты.На ладони помещается.
Я удивлён.Цена как три сварочных инвертора. Может
зря мы изобретаем всякие ФАПЧ, если можно так?

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

Если устраивает, то можно на этом и успокоиться. Для нагревания болтов пойдет.
