Пока ничего. Просто генератор ведет себя как с короткозамкнутым витком в статоре.
Жаль,если так. Это с моего старого фольксвагена,двадцать лет в сарае провалялся.
Нагрузки совершенно никакой,концы в воздухе,а чем сильнее включаешь магнит якоря,
тем больше крутящий момент на приводной мотор от стиралки.

А вообще, изучить,промерять работу,и в дальнейшем можно использовать как источник
чистого синусоидального трехфазного напряжения с регулируемой частотой и вольтажем.

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

_________________
"Древние украли все наши лучшие идеи!"
- Марк Твен.

Я сам сделал генератор из двигателя подкассетника, добавив ниодимовые магниты. Неожиданно получил ощутимые залипания, а при вращении без нагрузки он нагружал шуруповерт и грелся. Уверен, что замыканий в нем нет.
Видимо слишком сильные поля пробудили вихри враждебные.

_________________
Время - лучший эксперт. ОНО может блестеть так же, но золото дольше.

Уж не от олимпа ли часом ?
Я его разобрать не могу,снять внешний ротор.
Вот уже лет двадцать.Ещё одна загадка,как с Электроникой508.

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

Электроника ТА-00.... Думаю аналогичный

_________________
Время - лучший эксперт. ОНО может блестеть так же, но золото дольше.

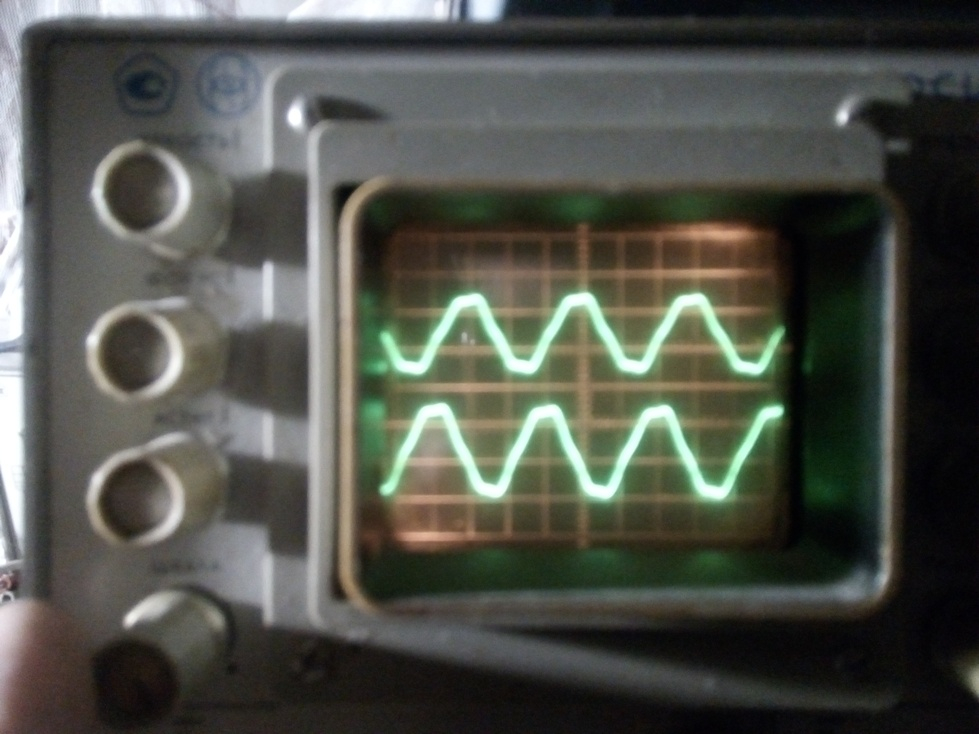

Не такой он ужо и красивый синус со статора генератора.
Вершины приплюснуты почему то. Две фазы из трёх.
Относительно общей точки звезды.(пришлось вывести ещё провод)

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

Для бортовой сети после моста Ларионова лучше и не надо. Для хорошего синуса нужно зело оптимизировать форму полюсных окончаний. И еще, если там присутствует штатный регулятор напряжения, то вершинки он обрежет до уровня около 14В после моста.

_________________
Время - лучший эксперт. ОНО может блестеть так же, но золото дольше.

А вот если крутить ротор BLDC от винчестера другим моторчиком быстро-быстро,там синус прям как настоящий,красивый-красивый.

Был таки разобран двиг.подкассетника от олимпа,опять мне никто
не помог.Бедная я несчастная. Там просто вторую стопорную шайбу
очень трудно снять,поскольку упирается в корпус...

з.ы. Хм. совершенно цельный точёный стальной стакан в роли внешнего
ротора.Ничего похожего на привычную беличью клетку. КПД наверно ниже плинтуса. Там главное стабильность скорости.

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

Да, стакан удивил и намагничен он был очень слабо, видимо участками. Расточил внутри и вклеил магниты 2мм толщиной.

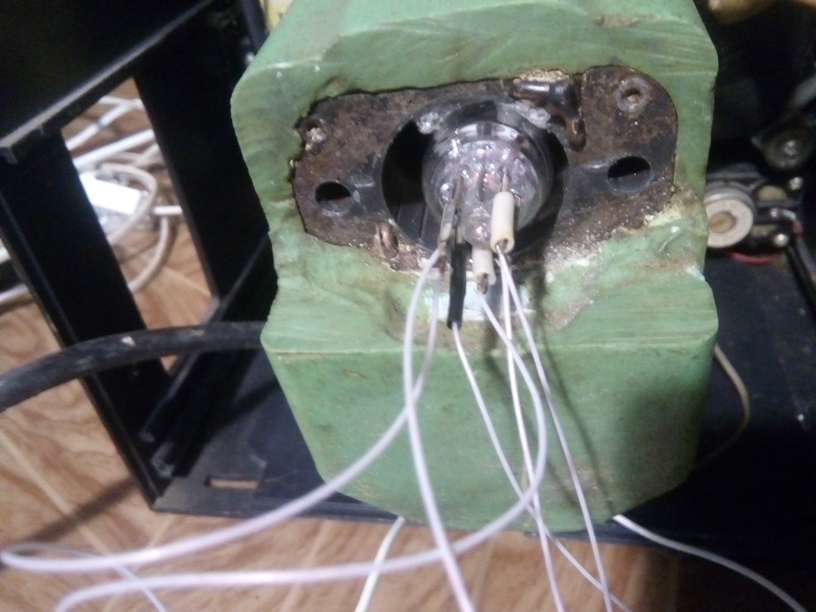

Донор

_________________
Время - лучший эксперт. ОНО может блестеть так же, но золото дольше.

Такой точно,только намотка статора как будто другая.
Хорошие моторы делал ЛЕПСЕ.
Намагниченности своего ротора вообще не ощущаю.

з.ы. Вот у меня мотор 1380об.\мин. 23 об\сек. 36 пазов.
В нём поле крутится с этой самой скоростью 23об\сек ?
А если я туда засуну вместо ротора внутренний статор с 24 пазами,
сниму ли я с этого импровизированного трансформатора частоту в
полтора раза больше ?

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

Вот имеем статор с трёхфазным током в нём. Там наиболее сильное поле вблизи кернов.И ещё это крутится всё по окружности.Почему если я вставляю железное кольцо вплотную к кернам и наматываю на нём обмотку,наводится ЭДС там совсем мало.Ведь если поле крутится в воздухе,скользя по кернам,
то в железе ему двигаться гораздо комфортнее. Значит оно
должно крутиться в кольце,наводя ЭДС. А там нет ничего.


И вот,ещё,может интересно будет.Картинка что внутри такого мотора
однокатушечного.Ничё там не крутится,в отличие от трёхфазных.
Две палки и всё. А только ротор засунешь,он вращаться начинает.
мотор такого типа...

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

Кольцо можно вставлять по разному. Нарисуйте картинку что-ли.

Это асинхронный двигатель с экранированными полюсами. Поток в экранированной части полюса (замкнутый КЗ витком) сдвинут по фазе относительно не экранированного. За счет этого создается вращающее поле, которое и крутит ротор.

_________________
"Древние украли все наши лучшие идеи!"
- Марк Твен.

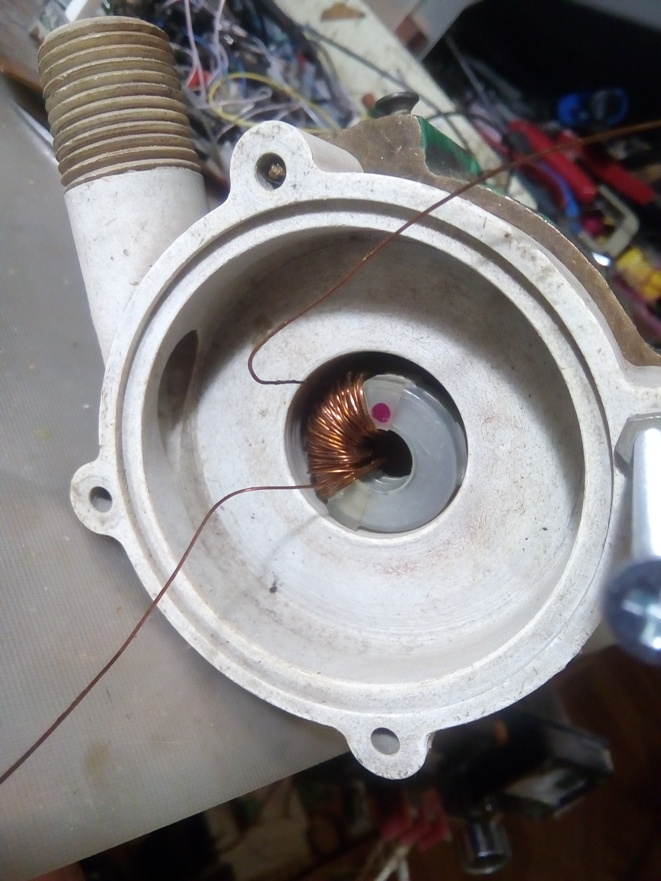

Например так. Под обмоткой не просто железо,а пермаллоевое
ламинированное кольцо.

Можно и во внутренний статор засунуть,то же самое. Чё,магнитное
поле с ума сошло? В воздухе по полюсам,кернам прыгает с керна на
керн,в короткозамкнутый ротор-беличья клетка тоже залазит,наводя
там токи в алюминии.А в моём кольце покрутиться не хочет.
Ещё больше скажу. засовывалось кольцо в магнитную муфту.
Снаружи вращается бочкообразный магнит с четырьмя полюсами N и четырмя S
на его внутренней поверхности.Тут уж никто не подкопается что вращение поля не настоящее.Тоже самое,ЭДС на обмотке кот наплакал.Кстати,если
это кольцо повернуть там на 90 град. ЭДС больше.
Я этого мошенника Холокомбыча выведу на чистую воду.Виртуальное поле,видите
ли у него там крутится на халяву...

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

Проскакивала информация что потом разбили такую шнягу,которая много лет
отработала.И там,якобы золота много было в ртути. трансмутация...

_________________
один дурак может задать столько вопросов,что сто мудрецов не ответят.

Я же замыкаю силовые линии МП выходящие из кернов своим кольцом.
Им же сам бог велел проходить через моё кольцо и дальше в следующий керн.
Ничего не понимаю.
