Когда я такое написал и ещё, что обмотку можно намотать на любой из четырёх сторон мне тут завсегдатаи вежливо намекнули, что я ничего не понимаю в трансформаторах .

Можно мотать с любой стороны, можно мотать без сердечника, можно вообще не мотать, важно понимать какой результат получится в каждом конкретном случае, и для чего делается так а не иначе.

_________________
Площадь Ленина это произведение, длины Ленина на ширину Ленина.

Как все запущено
Конец, начало, направление намотки... Кстати, что есть "направление намотки" на центральном керне Ш или на боковых для П - тут вааще клубок.

Все определяет Буравик. И valvol это уже дважды отметил. Без буравчика никак

_________________
Время - лучший эксперт. ОНО может блестеть так же, но золото дольше.

на двух катушках указано начало и конец катушек ,а не самого трансформатора и катушки эти идинтичны.
Для проверки фазировки -мыслеено сдвигаю катушки вместе, по сердечнику, и тогда первая катушка должна быть продолжением второй (по намотке),для катушек находящихся рядом или друг над другом тоже одна должна продолжать другую.
теперь называем любой провод началом остальные-же провода фазируем начало-конец(для последовательного соединения) и конец-конец начало-начало для параллельного (схоже по аналогии с батарейками)

Опять неоднозначности и условности. А Буравчик все определяет однозначно.

_________________
Время - лучший эксперт. ОНО может блестеть так же, но золото дольше.

Буравчик, конечно, рулит, но если надо быстро - поступаю также как sser, проще получается.

А если возникают сомнения - можно собрать простую схему для проверки фазировки. Взять транс (от зарядки, например, для ограничения тока подключить последовательно лампочку). Подключить всё это нехитрое устройство к любой обмотке и тестером измерять напряжение на интересующих обмотках или группах обмоток. Если обмотки включены последовательно - напряжение будет складываться, если встречно - вычитаться. И конфигурация сердечника значения не имеет (квадратный тор или ториодальный квадрат "будь он хоть параллепипед, будь хоть круг, ядрёна вошь....).

P.S. Если испытательное напряжение подаётся на вторичную обмотку - на первичной может появиться опасное напряжение, надо соблюдать осторожность.

_________________
"Если тебе дадут линованую бумагу, пиши поперек." Хуан Рамон Хименес

когда соединял обмотки в 6 классе был про буравчика не знал, до техникума... -так в мозгу и отложилось...

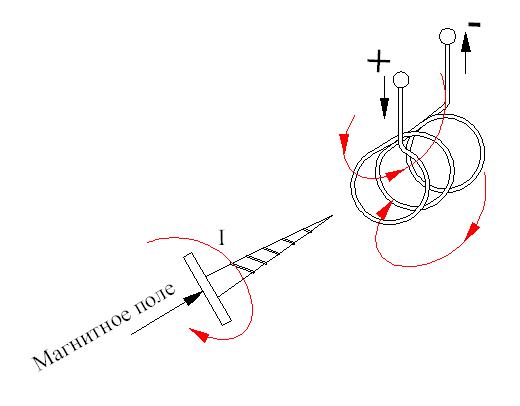

Многочисленные иллюстрации правил правой руки и буравчика из интернета:

_________________
"Древние украли все наши лучшие идеи!"
- Марк Твен.

Bashir выкладывал на тут: http://forum.woodtools.ru/index.php?topic=22228.425 интересные картинки трансформатора. Делают такие здесь: - http://www.svarka.net/prod_tor.htm#sec4
Мне трансформатор показался идеальным с точки зрения охлаждения. Поток воздуха легко достигает первичной обмотки, которая не закрыта «шубой» из электроизоляции, про вторичку вообще говорить нечего и заполнение окна максимальное. Вот только технология изготовления….
Как бы есть чему поучиться.

Прошу не считать рекламой, к этой конторе отношения не имею, но в самом деле обзавидовался такому трансу.

_________________
"Если тебе дадут линованую бумагу, пиши поперек." Хуан Рамон Хименес

По такой технологии (даже сложнее, сваривается из более мелких отрезков) намотан генератор в моей Королле.

_________________
Время - лучший эксперт. ОНО может блестеть так же, но золото дольше.

Такая намотка заполнения окна не увеличивает, но охлаждение обмоток улучшает однозначно.

_________________
"Древние украли все наши лучшие идеи!"
- Марк Твен.

А можно подобную конструкцию трансформатора применить не на 50 Гц, а на 20 кГц? (вторичные витки получаются длиннее - как это повлияет на рассеяние?)

_________________
"Если тебе дадут линованую бумагу, пиши поперек." Хуан Рамон Хименес

Про скин эффект почитайте...его надобно тоже учитывать!

технология, если судить по картинкам, - простая, а вот трудоёмкость - Сварников с такой вторичкой встречал много раз. Обмотка цельная (без сварки/пайки). Сердечник Ш-образный.
неужто снял и разобрал для проведения опытов? Или от солёных дорог изоляция гены прогнулась?

_________________
Есть только миг между прошлым и будущим, именно он называется ЖИЗНЬ ©

Ни, мануал купил на 750 листов большого формата, пикча там, дольки витков сварены и тоже стоят на ребре.
